Die Ablasskette erfüllt eine wichtige Funktion am Hubwagen. Haben Sie Wartungs- und Instandhaltungsarbeiten am Hubwagen durchgeführt, müssen Sie anschliessend die Ablasskette fachgemäss wieder einhängen. Erfahren Sie, wozu die Ablasskette dient, wie Sie sie richtig einhängen und welches Werkzeug Sie dafür benötigen.
Wozu dient die Ablasskette?
Die Ablasskette dient der mechanischen Kraftübertragung des Bedienhebels am Hubwagen, sie steuert das Senkventil an. Um die Kette richtig einzuhängen, müssen Sie keinesfalls eine Fachwerkstatt aufsuchen – wie andere Wartungsarbeiten am Hubwagen, z. B. das Öl nachfüllen oder das Einstellen des Senkventils können Sie dies ganz einfach selbst durchführen.
Anleitung: So hängen Sie die Ablasskette ein
Für das Einhängen der Ablasskette am Hubwagen benötigen Sie einen Maulschlüssel SW10 und einen breiten Schlitzschraubendreher. Diese Anleitung zeigt Ihnen Schritt für Schritt, wie Sie dabei vorgehen.

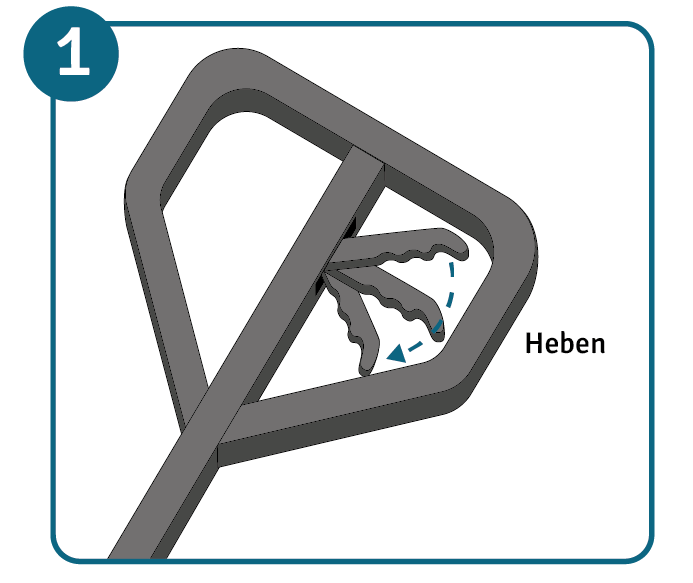

- Die richtige Position der Deichsel
Zunächst müssen Sie die Deichsel des Hubwagens mit dem Bedienhebel in die richtige Position bringen. Wählen Sie die Position Heben, indem Sie den Bedienhebel nach unten drücken. - Ablasskette einsetzen
Sie haben zwei Optionen, um die Ablasskette einzuhängen:
· Senkventil betätigen ohne Werkzeug: Betätigen Sie mit Ihrer rechten Hand das Senkventil und setzen Sie mit linker Hand die Ablasskette in den Schlitz vom Ablasshebel ein.
· Senkventil betätigen mit Werkzeug: Drücken Sie den Ablasshebel mit dem Schraubendreher nach oben. Nun können Sie die Ablasskette in den Schlitz des Ablasshebels einsetzen.
Die Mutter ist üblicherweise selbstsichernd und muss nicht eingestellt werden. Manche Modelle verfügen über eine Kontermutter. Ist das der Fall, können Sie die Kontermutter gegen ein Herausspringen sichern, indem Sie sie handfest herunterdrehen. - Funktionsprüfung
Nachdem Sie die Ablasskette eingehängt haben, überprüfen Sie die Funktionen Heben und Senken. Besteht eine Fehlfunktion, bringen Sie das Senkventil in die Grundeinstellung.
