- Sanftanlauf ermöglicht ein genaues Positionieren
- Kompakte und modulare Bauart für erleichterte Installation
- 2 Geschwindigkeiten: Haupthubgeschwindigkeit / Feinhubgeschwindigkeit stufenlos regelbar
7 Arbeitstage
- Mit Freischalthebel für schnelles Durchziehen
- Robust, handlich und leicht
- Geschlossenes Aluminium-Druckgussgehäuse
9 Arbeitstage
- Lässt sich mit Akku-Schraubendreher antreiben
- Vollständig korrosionsgeschützt
- Mit geschlossenem Gehäuse als Schmutz- und Staubschutz
9 Arbeitstage
- Robuste Stahlblech-Konstruktion
- Galvanisierte, korrosionsgeschützte Schrauben und Muttern für Ausseneinsatz
- Stahlblech-Handhebel mit Gummigriff
9 Arbeitstage
- Vergütete und galvanisierte Lastkette nach EN 818-7-T für Top-Korrosionsschutz
- Galvanisch verzinkte Schrauben, Muttern und Bolzen
- Integrierte Kettenführung
9 Arbeitstage
- Vergütete und galvanisierte Lastkette nach DIN EN 818-7-T
- Drehhaken aus wärmebehandeltem Vergütungsstahl mit gegossenen Sicherheitsklappen
- Einsträngige robuste Lastkette (bis zu 3 t Tragfähigkeit)
9 Arbeitstage
- Vielseitig einsetzbares Hebe- und Abspanngerät in Premium-Industriequalität
- 1,5 m Standardhub
- Pulverbeschichtetes Gehäuse mit hohem Korrosionsschutz
9 Arbeitstage
- Tragkraft: je nach Modell bis zu 2.500 kg
- Keine sensible Elektronik
- Gehäuse und Deckel aus stabilem Aluminium
11 Arbeitstage
- Tragkraft: je nach Modell bis zu 2.500 kg
- Keine sensible Elektronik
- Gehäuse und Deckel aus stabilem Aluminium
11 Arbeitstage
- TÜV-geprüfter Elektrokettenzug LIFTKET mit Einlochaufhängung
- Patentiertes Sicherheits-Brems-Kupplungssystem für erhöhte Sicherheit
- Hohe Einschaltdauer und geräuscharmer Lauf
19 Arbeitstage
- TÜV-geprüfter Elektrokettenzug LIFTKET S-Line mit Hakenaufhängung
- Patentiertes Sicherheits-Brems-Kupplungssystem für erhöhte Sicherheit
- Hohe Einschaltdauer und geräuscharmer Lauf
19 Arbeitstage
- Dolezych Ratschenhebelzug Black Series kompakt erfüllt EN 13157
- Mit verzinkter Rundgliederkette (gemäss DIN EN 818-7)
- Aluminiumausführung, mit Gürteltasche
12 Arbeitstage
- Dolezych Stirnradflaschenzug Black Series
- Hochfestes, lackiertes Kompaktgehäuse aus Stahl
- Leicht und betriebssicher
47 Arbeitstage
- Dolezych Ratschenhebelzug Black Series (erfüllt EN 13157)
- Lastdruckbremse mit Kettenfreilauf
- Mit stabilem Präzisionsgetriebe und Kettenführung
12 Arbeitstage
- Dolezych Stirnradflaschenzug Do CX
- Aluminiumgehäuse
- Überlastschutz
12 Arbeitstage

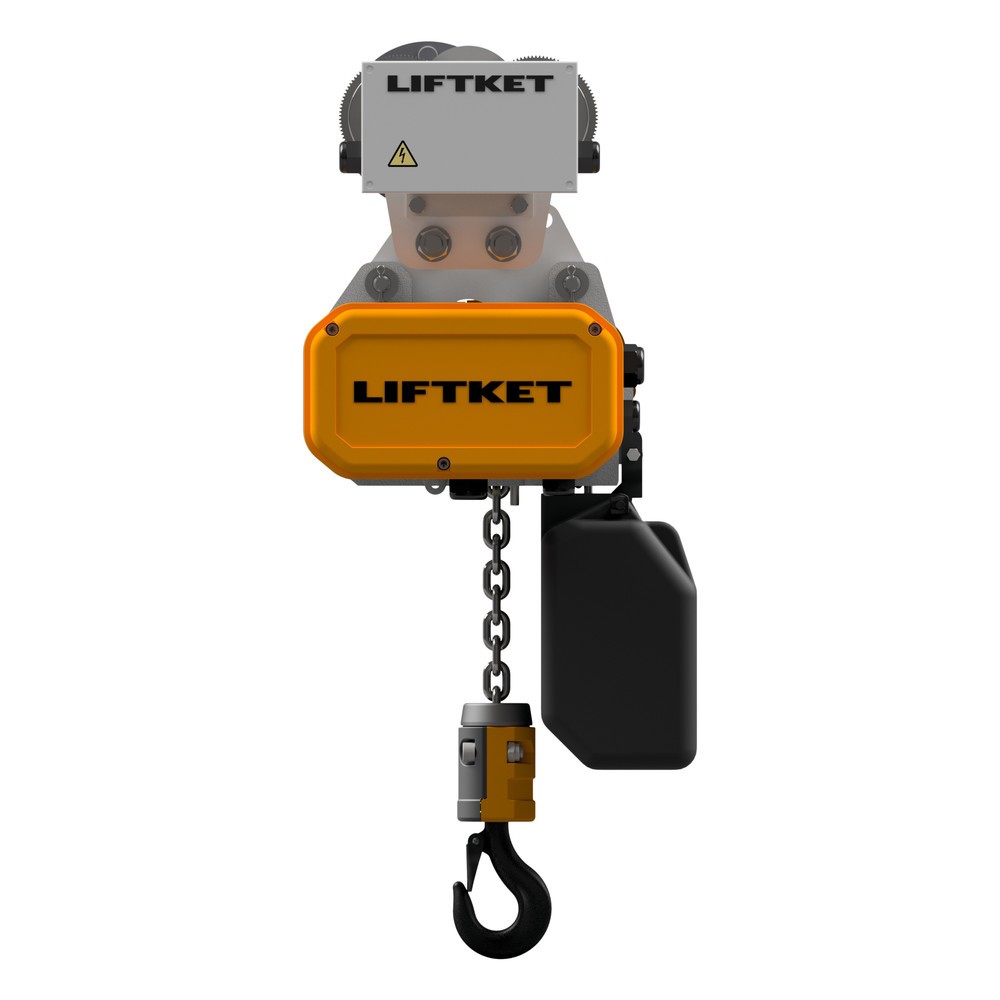

- Extrem belastbarer Elektrokettenzug LIFTKET mit Elektrofahrwerk
- Inklusive Steuerung und Steuerkabel für bequeme Bedienung
- Leichtes Metallgehäuse und kurze Bauhöhe für optimale Raumausnutzung
34 Arbeitstage

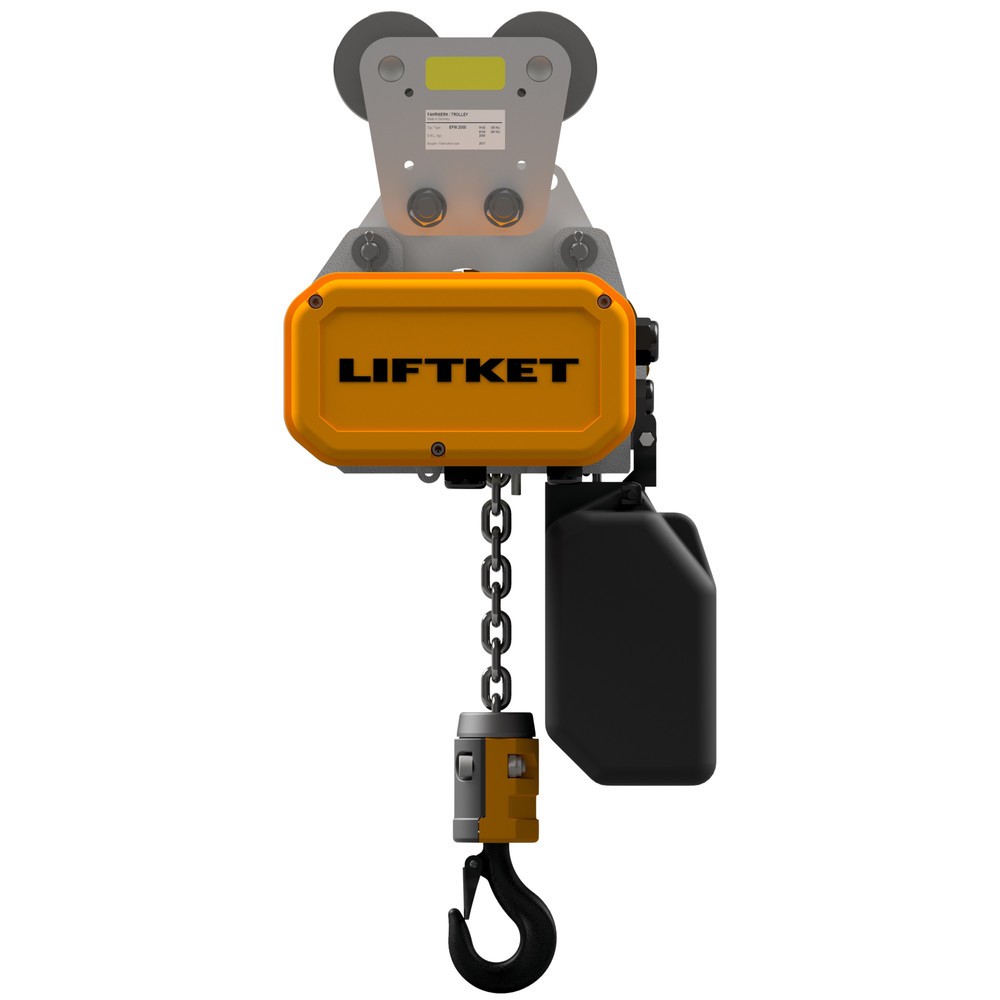

- Hoch belastbarer Elektrokettenzug mit Handfahrwerk
- Geringe Eigenmasse und kurze Bauhöhe für optimale Raumausnutzung
- Hubhöhe von 3 m
34 Arbeitstage

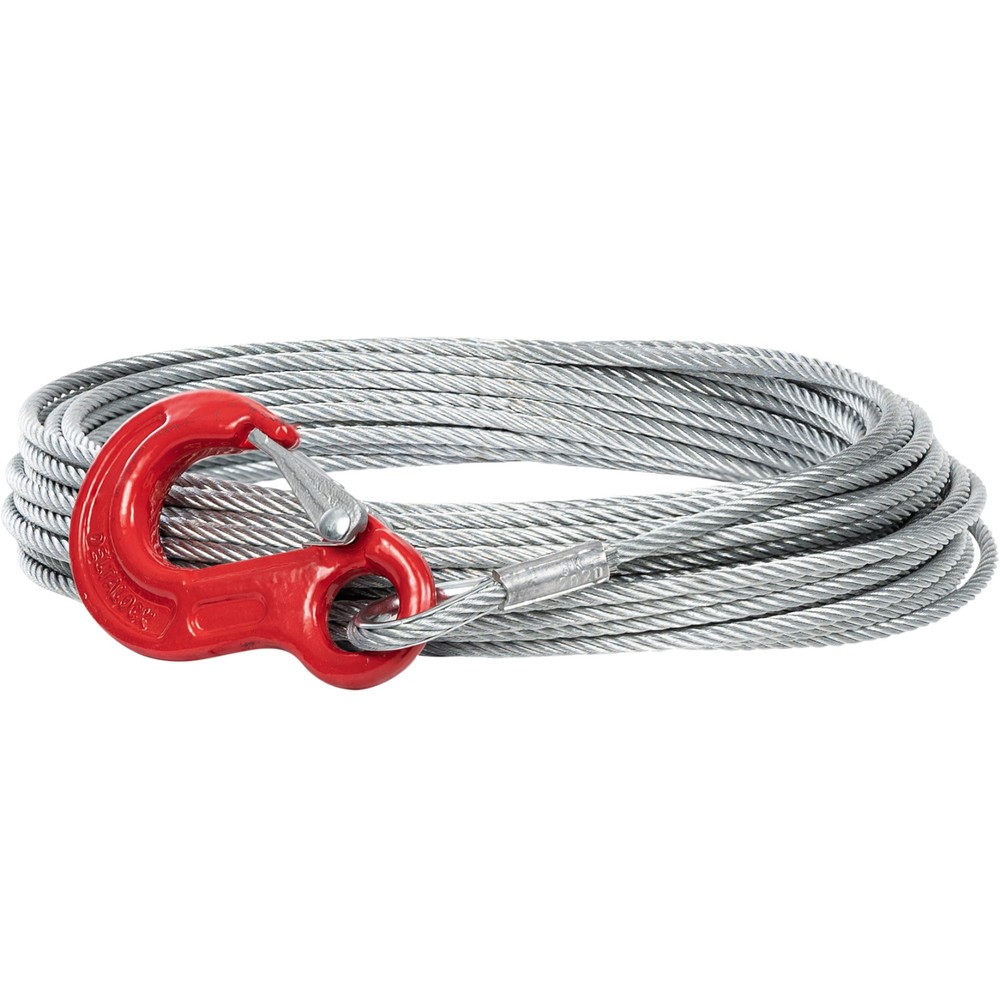

- Zur Lastketten-Verlängerung des PLANETA-Hebelzugmodells PLX-III in der jeweiligen Ausführung
- Preis gilt pro 1 m zusätzlicher Seillänge
- Hinweis: Zusätzliche Seillänge muss bei der Hebelzug-Bestellung mitbestellt werden, Nachrüstung ist nicht möglich
9 Arbeitstage
- Zur Lastketten-Verlängerung des PLANETA- Stirnradflaschenzugs PULLMASTER-II
- Preis gilt pro 1 m zusätzlicher Seillänge
- Hinweis: Zusätzliche Seillänge muss bei der Hebelzug-Bestellung mitbestellt werden, Nachrüstung ist nicht möglich
9 Arbeitstage
- Zur Lastketten-Verlängerung des PLANETA-Hebelzugmodells PREMIUM PRO in der jeweiligen Ausführung
- Preis gilt pro 1 m zusätzlicher Seillänge
- Hinweis: Zusätzliche Seillänge muss bei der Hebelzug-Bestellung mitbestellt werden, Nachrüstung ist nicht möglich
9 Arbeitstage
- Je nach Modell bis zu 18 m Hub (2-strängig) oder 36 m Hub (1-strängig)
- Bei Hubhöhe über 10 m Kettenlänge ist der Kettenspeicher bauseits zusätzlich abzufangen
- Beigefügtes Zugentlastungsseil mit 3 Klemmen zur Kettenspeicher-Entlastung
9 Arbeitstage
- Für komfortablere Bedienung des Elektrokettenzugs
- Je nach Modell bis zu 9 m Verlängerung
- Für den PLANETA Elektrokettenzug MONTI geeignet
9 Arbeitstage
- Erhöhte Flexibilität und Anpassungsfähigkeit bei verschiedenen Hubhöhen und Lastanforderungen
- Für den PLANETA Elektrokettenzug MONTI geeignet
- Verlängerung der Hubhöhe um je einen Meter
9 Arbeitstage
- Zusätzlicher Meter für Dolezych Ratschenhebelzug Black Series
- Verzinkte Lastkette nach DIN EN 818-7
- In verschiedenen Ausführungen erhältlich
12 Arbeitstage
So finden Sie die passenden Kettenzüge
Kettenzüge sind praktische Hebezeuge für den vertikalen Lastentransport und können in vielen Betriebsbereichen zum Einsatz kommen. Sie punkten vor allem beim Transport von grossvolumigen Einzelgütern wie z. B. Motorblöcken, Maschinen oder Montagewerkzeugen oder dort, wo Lasten regelmässig an einer Stelle in die Höhe gehoben werden müssen. Bei beengten Platzverhältnissen oder für Anwendungsfälle, bei denen der Einsatz von Hochhubwagen oder Staplern nicht möglich oder sinnvoll ist, können Kettenzüge ebenfalls praktische Alternativen für den vertikalen Lastentransport sein.
Die vielseitigen Hilfsmittel funktionieren dabei denkbar einfach, indem sie sich das Prinzip der Hebelkraft zunutze machen. Dazu werden die Kettenzüge an einen Deckenträger oder Kran angebracht. Über Umlenkrollen und Zahnräder wird die Zugkraft auf die zu hebende Last übertragen und kann dank des Übersetzungsverhältnisses um ein Vielfaches verstärkt werden.
Je nach Kettenzug-Ausführung kann die Zugkraft entweder manuell durch Hebel oder Ratsche (bei Hebel- und Handkettenzügen) oder elektrisch durch einen Zugmotor (bei Elektrokettenzügen) erzeugt werden.
Bei Jungheinrich PROFISHOP sind die hochwertigen Kettenzüge von Premiummarken und in vielen verschiedenen Ausführungen erhältlich.
1. Kettenzüge nach Antriebsart auswählen
Kettenzüge unterscheiden sich zuallererst in der Art, wie die Zugkraft erzeugt wird, die auf die Hebelkonstruktion einwirkt. Das ist manuell durch Muskelkraft oder aber elektrisch möglich. Beide Varianten bieten jeweils unterschiedliche Vor- und Nachteile und eignen sich für spezifische Einsatzzwecke:
| Ausführung | Hebel- und Handkettenzüge
|
Elektrokettenzüge
|
|---|---|---|
| Funktionsweise |
|
|
| Varianten im Shop |
|
|
| Aufhängung |
|
|
| Vorteile |
|
|
| Einsatzbereich |
|
|
2. Kettenzüge mit passender Tragfähigkeit kaufen
Hinsichtlich der Tragfähigkeit unterscheiden sich Hand- und Elektrokettenzügen kaum. Für beide Varianten bieten wir Modelle, die Lasten bis 5000 kg heben können. Einzelne Ausführungen unserer Hebel- und Handkettenzüge können sogar mit bis zu 6400 kg belastet werden.
Um Lastgewichte ab 2000 kg sicher zu heben, verfügen unsere Kettenzüge mit dieser Tragkraft oft über zwei Laststränge. Der Lasthaken ist hier an zwei parallellaufenden Ketten, anstatt lediglich an einer angebracht. Das erhöht die Stabilität und die Sicherheit des Systems, da durch eine Gewichtverteilung auf zwei Träger lastbedingte Schwingungen gedämpft werden. Die maximale Tragfähigkeit darf aus Sicherheitsgründen niemals überschritten werden.
3. Hubhöhe und Geschwindigkeit des Kettenzugs festlegen
Neben der Tragfähigkeit des Kettenzugs aus Stahl, ist auch die maximale Hubhöhe für einen sicheren Einsatz wichtig. Wie hoch diese ausfallen sollte, hängt davon ab, wo die Kettenzüge angebracht und für welche Aufgaben das Hebezeug eingesetzt werden soll. Für Hebearbeiten aus Baugruben oder Untergeschossen wird beispielsweise eine andere Hubhöhe benötigt, als wenn Sie Motorblöcke in aufgebockte Maschinen auf Fertigungsstrassen einsetzen.
Bitte beachten Sie: Für einen sicheren und effizienten Einsatz von Kettenzügen muss der Haken immer mindestens den Boden erreichen und darf nicht über diesem schweben.
Bei Elektrokettenzügen können Sie zudem die Hubgeschwindigkeit entlang der gesamten Hubhöhe regulieren. Alle Modelle verfügen dazu mindestens über einen Haupthub, der die Last mit grösserer Geschwindigkeit hebt und absenkt. Ausführungen mit integriertem Feinhub können eine Position zusätzlich präzise anfahren oder die Last schonend absetzen.
4. FAQ zu Kettenzügen
Für eine sichere Arbeitsweise müssen Kettenzüge die Vorgaben aus der Verordnung über die Verhütung von Unfällen und Berufskrankheiten (VUV) erfüllen. Dementsprechend müssen sich die Kettenzüge jederzeit in einem einwandfreien Zustand befinden, der frei von Mängeln ist. Dies sollte regelmässig überprüft werden. Wichtig ist ausserdem, dass für Hubaufgaben stets der korrekte Kettenzug mit passender Tragfähigkeit und Hubhöhe eingesetzt wird. Verantwortlich für die Einhaltung der Vorschrift sind Arbeitgebende bzw. Betriebsführende.
In Art. 32b Verordnung über die Verhütung von Unfällen und Berufskrankheiten (VUV) ist festgelegt, dass die Arbeitsmittel gemäss den Angaben des Herstellers fachgerecht gewartet werden müssen. Dazu gehört in der Regel die tägliche Prüfung durch die bedienende Person, sowie eine jährliche Überprüfung durch eine sachverständige Person. Bei der täglichen Sichtprüfung müssen Kette, Haken und Verschraubungen auf Mängel und Verschleiss geprüft werden sowie die Funktionstüchtigkeit der Sperrklinke sichergestellt sein. Stellen Sie einen Mangel fest, darf der Kettenzug nicht verwendet werden.
Kettenzüge sind zwar wartungsarm, jedoch nicht wartungsfrei. Je nach Herstellerangaben sollten Sie den Kettenzug deshalb in regelmässigen Abständen selbst oder von einer Fachkraft warten lassen. Wartungsarbeiten umfassen beispielsweise das Fetten der Kette und anderer beweglicher Teile.
