Elektrokettenzüge

Elektrische Kettenzüge sind in vielen Betrieben und Lagern unerlässliche Helfer, denn sie heben und senken schwere Lasten, ohne dass dazu ein manueller Kraftaufwand des Personals notwendig ist. Ein Kettenzug mit Fahrwerk lässt sich sogar über Deckenschienen bewegen. Einen Elektrokettenzug gibt es in Ausführungen als Handfahrwerk, das durch manuellen Zug, und als Elektrofahrwerk, das elektrisch per Fernbedienung bewegt wird.

Anders als bei Hebe- und Seilzügen, bei denen nur bei den elektrisch angetriebenen Varianten Lasten mit Motorunterstützung gehoben werden, können Lasten beim E-Kettenzug komplett elektrisch über einen Motor gesenkt und angehoben werden. Ein Elektrokettenzug eignet sich also überall dort, wo oft schwere Lasten bewegt werden müssen, zum Beispiel:

• an Montagearbeitsplätzen
• bei der Bestückung von Maschinen und Anlagen bzw. beim Werkzeugwechsel an Maschinen
• in Lagerhallen
• in der Lebensmittelindustrie

Jeder Elektrokettenzug aus unserem Sortiment wird elektrisch über einen gekühlten Hubmotor bewegt, der eine lange Laufzeit ermöglicht. Der Hubmotor ist nach Schutzart IP 54 gegen Spritzwasser und Staubablagerungen geschützt und eignet sich daher sowohl für die Nutzung in Werkhallen als auch im Freien. Zusätzlich ist jeder modular aufgebaute Elektrokettenzug ausgesprochen wartungsarm.

1. Elektrokettenzug auswählen nach Aufhängungsart

Elektrokettenzüge können auf unterschiedliche Weise aufgehängt werden. Hierbei kommt es darauf an, ob Lasten ausschliesslich vertikal oder auch horizontal bewegt werden müssen. Während ein stationärer Kettenzug per elektrischer Steuerung lediglich Lasten heben und senken kann, kann ein Elektrokettenzug mit Laufkatze Lasten auch horizontal entlang eines Stahlträgers mit I-Profil bewegen:

Aufhängungsart	Eigenschaften und Transportrichtung

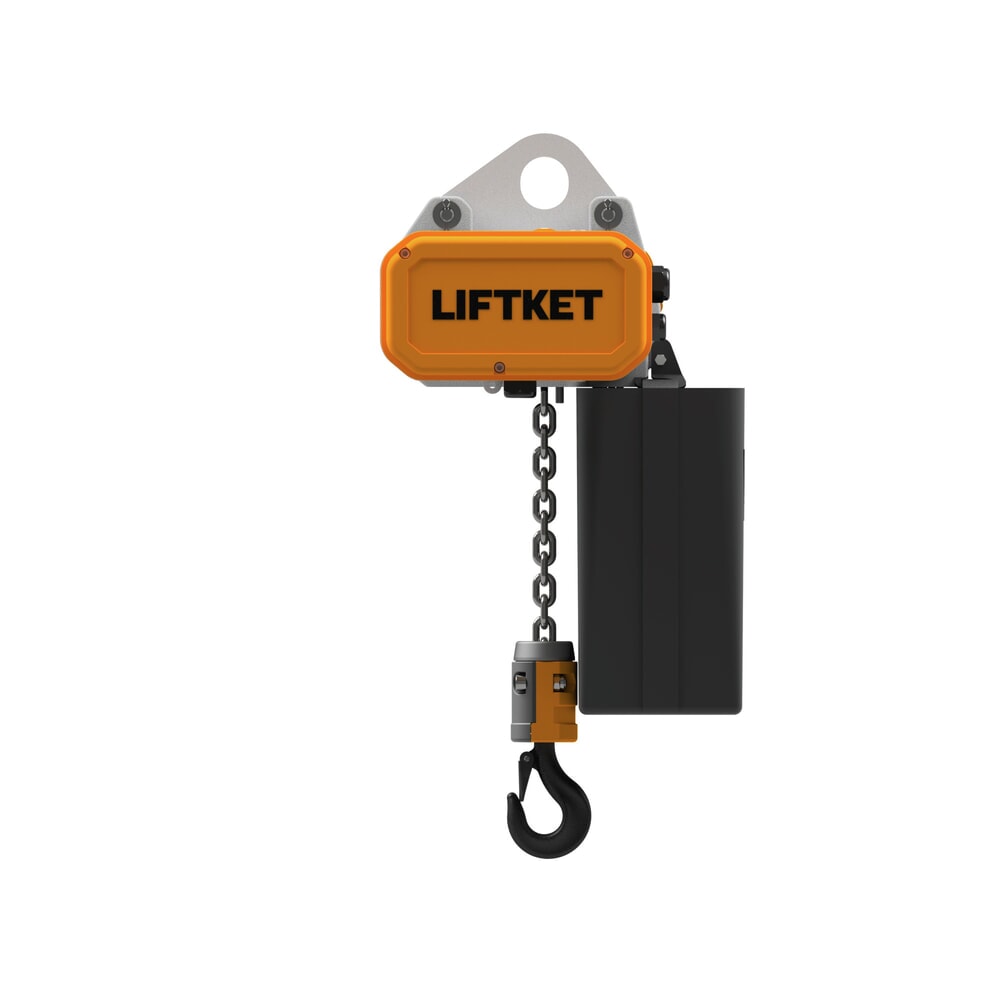

Elektrokettenzug mit Lochaufhängung	Einhängen an festinstallierten oder verfahrbaren Haken mobiler Einsatz möglich kein Transport in horizontaler Richtung möglich

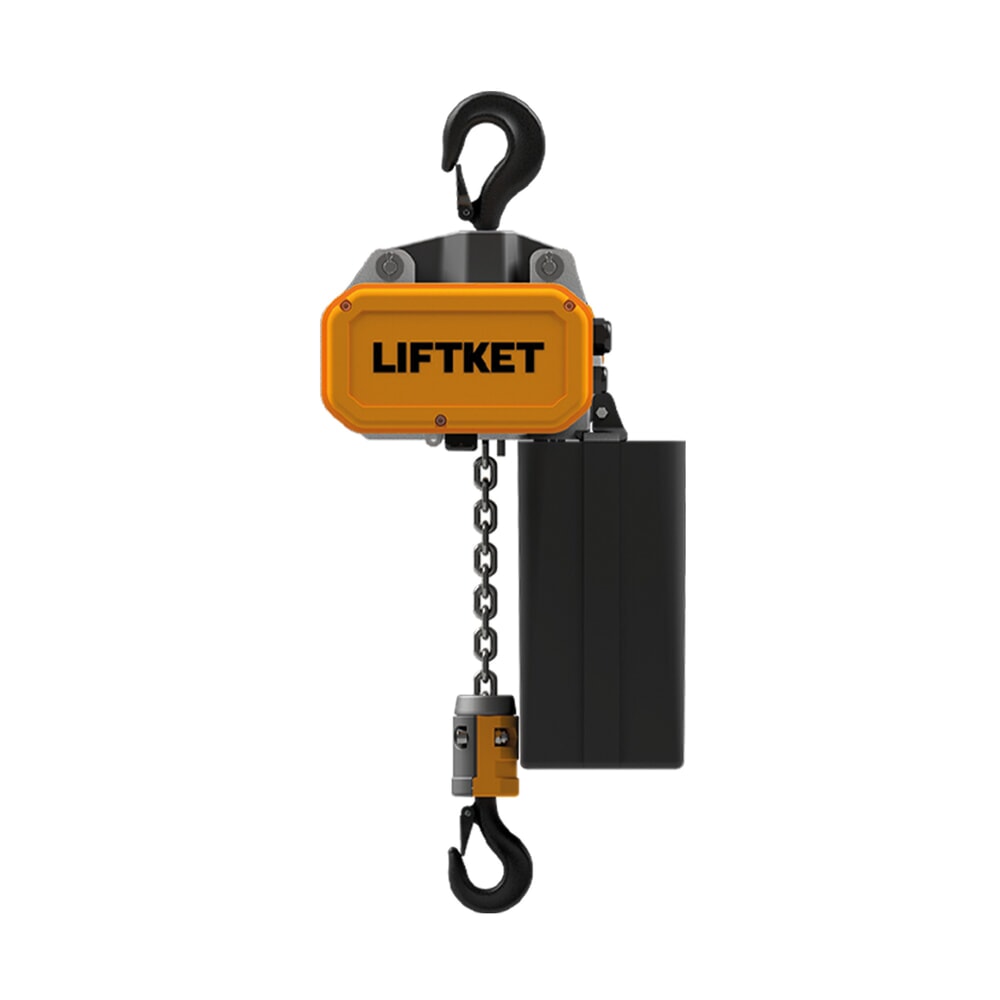

Elektrokettenzug mit Haken	Einhängen an festinstallierten Aufnahmepunkten mobiler Einsatz möglich kein Transport in horizontaler Richtung möglich
Elektrokettenzug mit Handfahrwerk	Installation an unterschiedlich breiten I-Trägern möglich Bewegung linear zum Träger Last wird durch Ziehen oder Drücken bewegt horizontaler Transport entlang des Trägers mit Hilfe einer elektrischen Steuerung

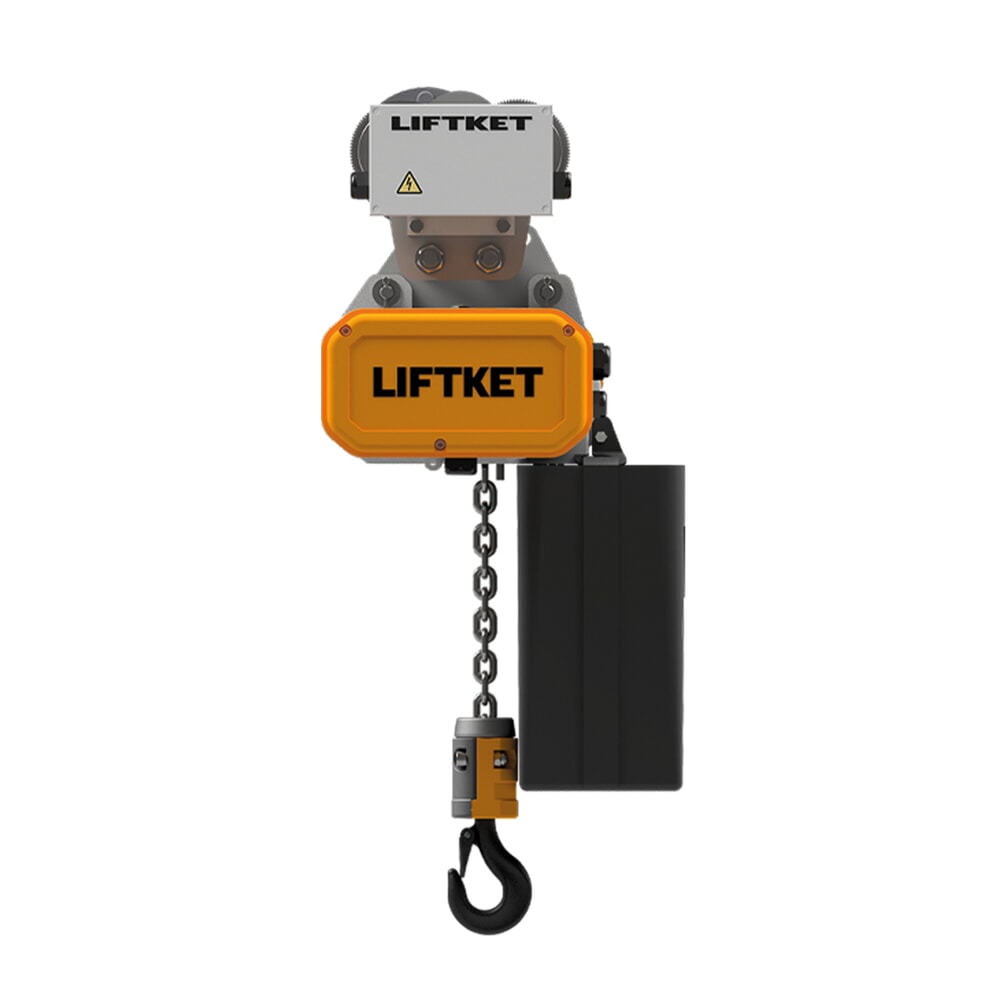

Elektrokettenzug mit Elektrofahrwerk	Installation an unterschiedlich breiten I-Trägern möglich Bewegung linear zum Träger Last wird per Steuerung und Elektromotor bewegt horizontaler Transport entlang des Trägers mit Hilfe einer elektrischen Steuerung

2. Auswahl nach Tragfähigkeit, Hubhöhe und Hubgeschwindigkeit

Bei der Auswahl eines elektrischen Kettenzugs ist es wichtig, dass dieser richtig dimensioniert ist, um die erforderlichen Hubarbeiten zuverlässig, sicher und effizient zu verrichten. Bei der Auswahl kommt es deshalb auf drei Parameter an: Tragfähigkeit, Hubhöhe und Hubgeschwindikgeit.

Tragfähigkeit

Wählen Sie einen Elektrokettenzug aus, dessen Tragfähigkeit für die zu hebenden Lasten geeignet ist. Darüber hinaus sollte auch die Flanschbreite des Trägers der Tragkraft des Kettenzugs entsprechend gewählt werden. Die Fahrwerke aus unserem Sortiment sind mit Flanschbreiten von 60 bis 106 mm nutzbar. Befindet sich die maximale Last im Grenzbereich zweier Modelle, entscheiden Sie sich für dasjenige mit der höheren Tragfähigkeit.

Hubhöhe

Die Hubhöhe entspricht der Länge des Weges, die die Last vertikal beim Heben und Senken zurücklegt. Je nachdem, in welcher Höhe Sie den Kettenzug anbringen wollen, muss die Lastkette die nötige Länge dafür haben. Achten Sie darauf, dass der Haken mindestens bis zum Boden abgesenkt werden kann. Berücksichtigen Sie bei der Auswahl der richtigen Hubhöhe folgende Punkte:

• In welcher Höhe wird der Kettenzug aufgehängt?
• Wird der Kettenzug auch in Bodenvertiefungen genutzt, z. B. in Wartungsgruben, Untergeschossen etc.?

Hängen Sie den Kettenzug beispielsweise in 5 m Höhe über dem Boden auf, wollen ihn jedoch in eine 1 m tiefe Grube absenken, muss die Hubhöhe mindestens 6 m betragen, sodass der Lasthaken bis zum Grubenboden reicht.

Hubgeschwindigkeit

Bei der Hubgeschwindigkeit unterscheidet man zwischen Haupthub und Feinhub. Einstufige Elektrokettenzüge stellen nur eine Hubgeschwindigkeit bereit, während zweistufige Geräte ein Umschalten zwischen Haupt- und Feinhub zulassen.

Bei zweistufigen Modellen hat der Haupthub eine höhere Geschwindigkeit als der Feinhub und eignet sich zum ungefähren Platzieren der Last, während sie sich mit dem Feinhub anschliessend exakt und schonend absetzen oder bewegen lässt.

3. Steuerung und Stromversorgung des Elektrokettenzugs

Die Steuerung der bei uns erhältlichen Kettenzüge erfolgt per Direktsteuerung oder per Schützsteuerung.

• Der Vorteil der Schützsteuerung ist, dass mithilfe von Schützen und Trafos die Phasenumkehr im Motor mit niedrigen Spannungen erreicht wird. Sofern Sie den Elektrokettenzug mehrmals täglich verwenden, empfehlen wir Ihnen aus Gründen der Arbeitssicherheit ein Modell mit Schützsteuerung.
• Dagegen liegt bei der Direktsteuerung die Netzspannung direkt am Steuergerät an. Ein Elektrokettenzug mit Direktsteuerung ist für den sporadischen Einsatz geeignet.

Die Stromversorgung der Elektrokettenzüge erfolgt bei unseren Modellen mit Drehstrom (Netzspannung mit 400 V), da nur so genügend Energie zum Heben und Senken von grossen Lasten zur Verfügung steht.
