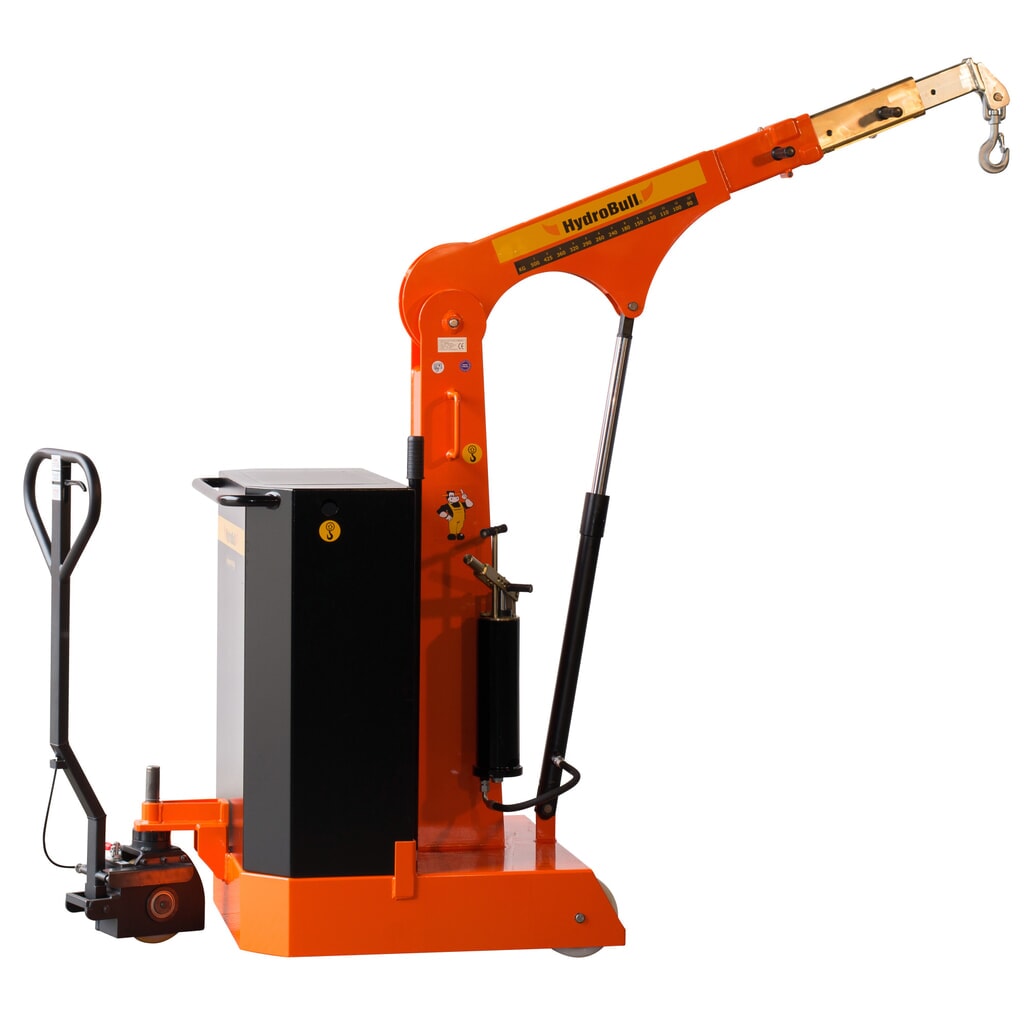

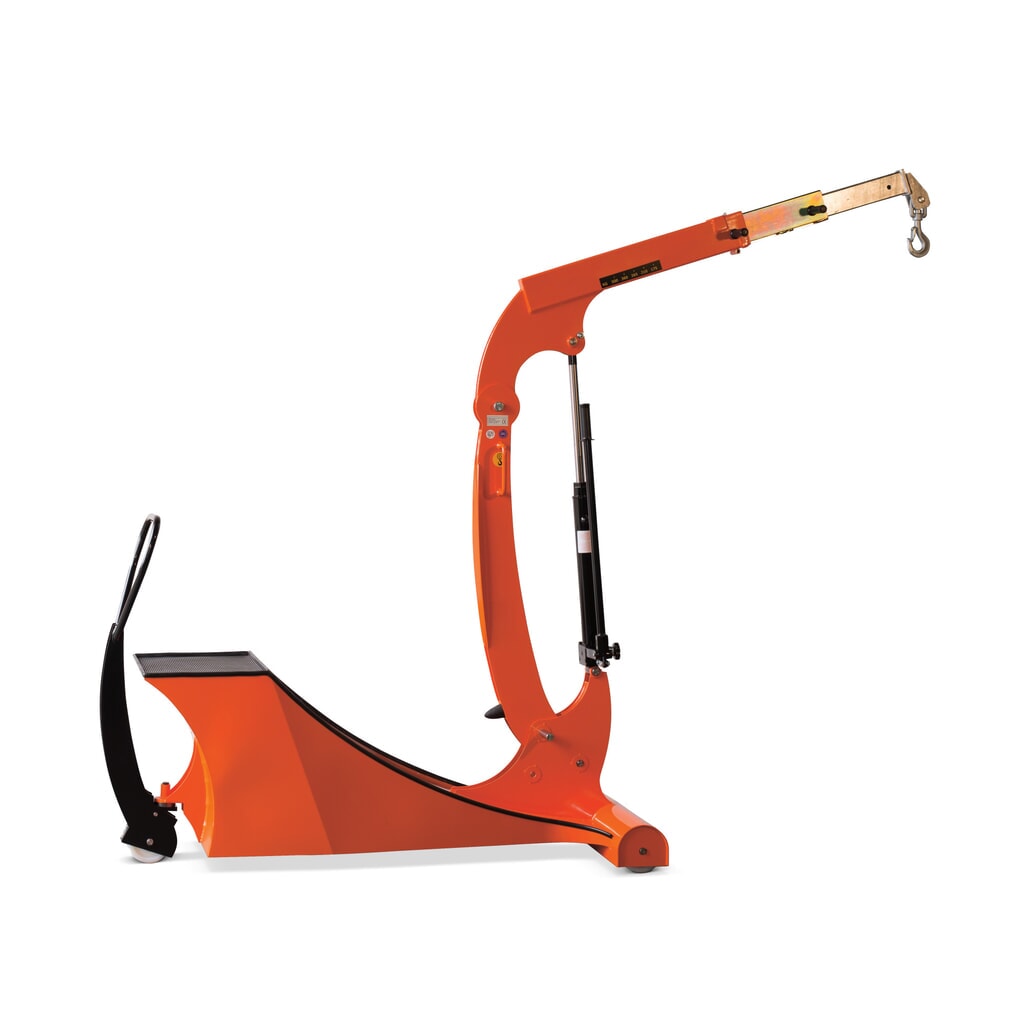

- HydroBull® mobiler Gegengewichtskran mit einer Tragkraft von 500 kg
- 5-fach verstellbarer Kranausleger für unterschiedliche Lasten
- Lieferung erfolgt inklusive Füllmaterial
19 Arbeitstage
- Mobiler Werkstattkran für den flexiblen Einsatz
- Seilwinde mit verdrehsicherem Drahtseil
- Teilbarer Mast
9 Arbeitstage

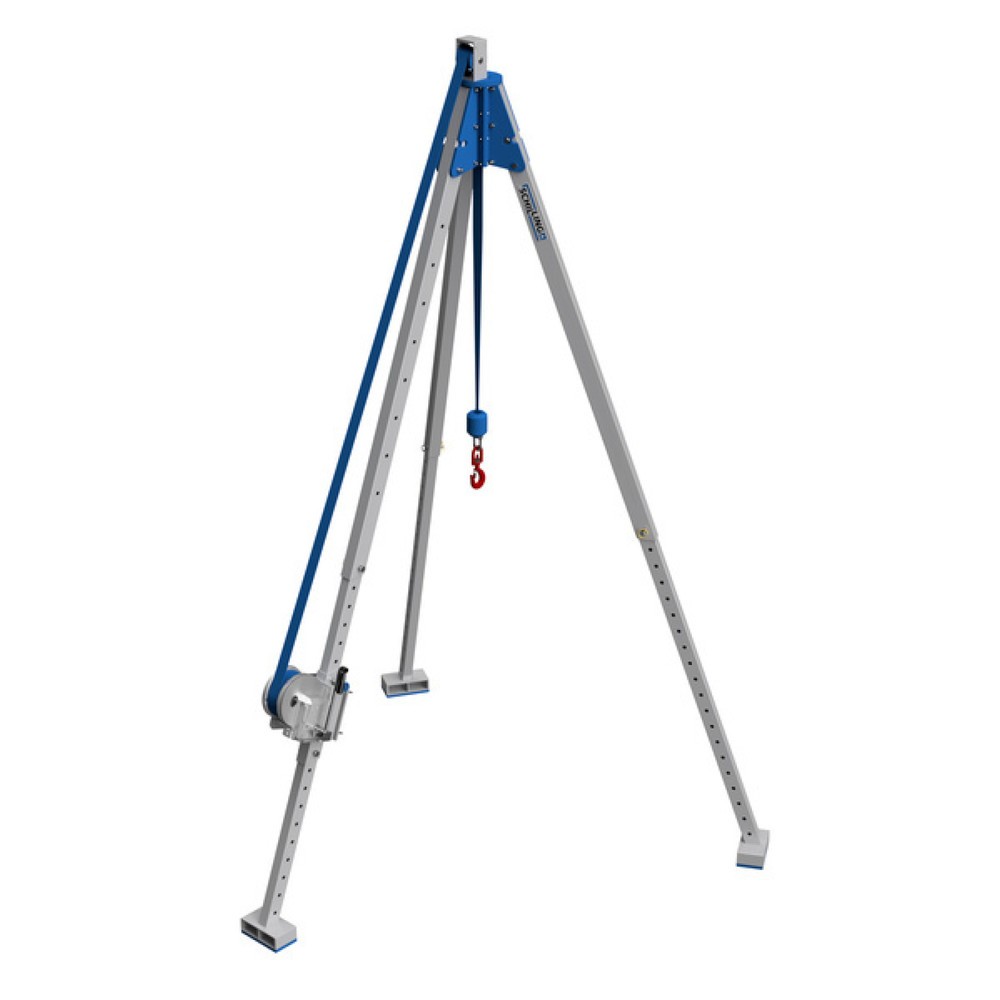

- Teleskopierbarer Dreibock mit Winde
- Dank Gummi-Metall-Auflagen unter den Füssen rutschfest
- Tragkraft 1.000 kg
9 Arbeitstage
- Teleskopierbarer Dreibock
- Dank Gummi-Metall-Auflagen unter den Füssen rutschfest
- Tragkraft 1.000 kg
9 Arbeitstage

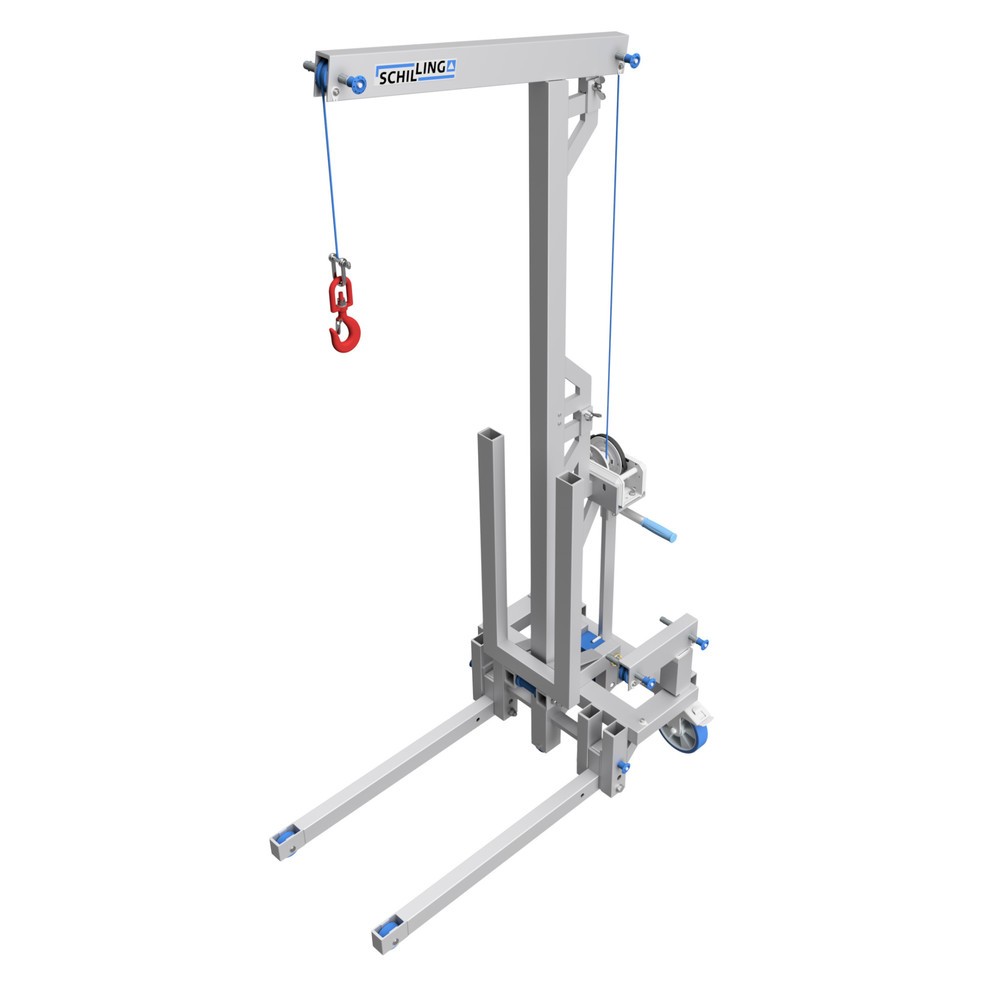

- Höhenverstellbar
- Per Steckverbindungen schnell montierbar
- Gut geeignet für das Heben an unzugänglichen Einsatzorten
14 Arbeitstage

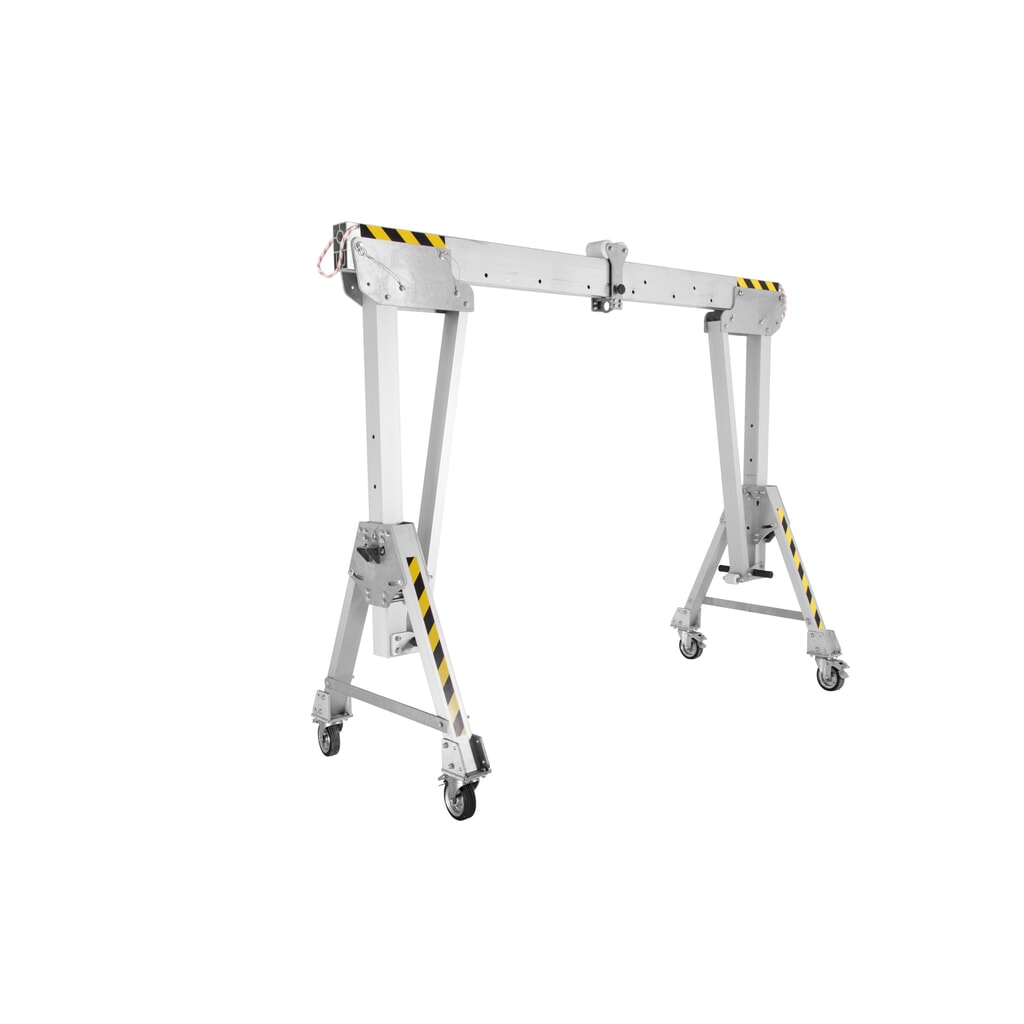

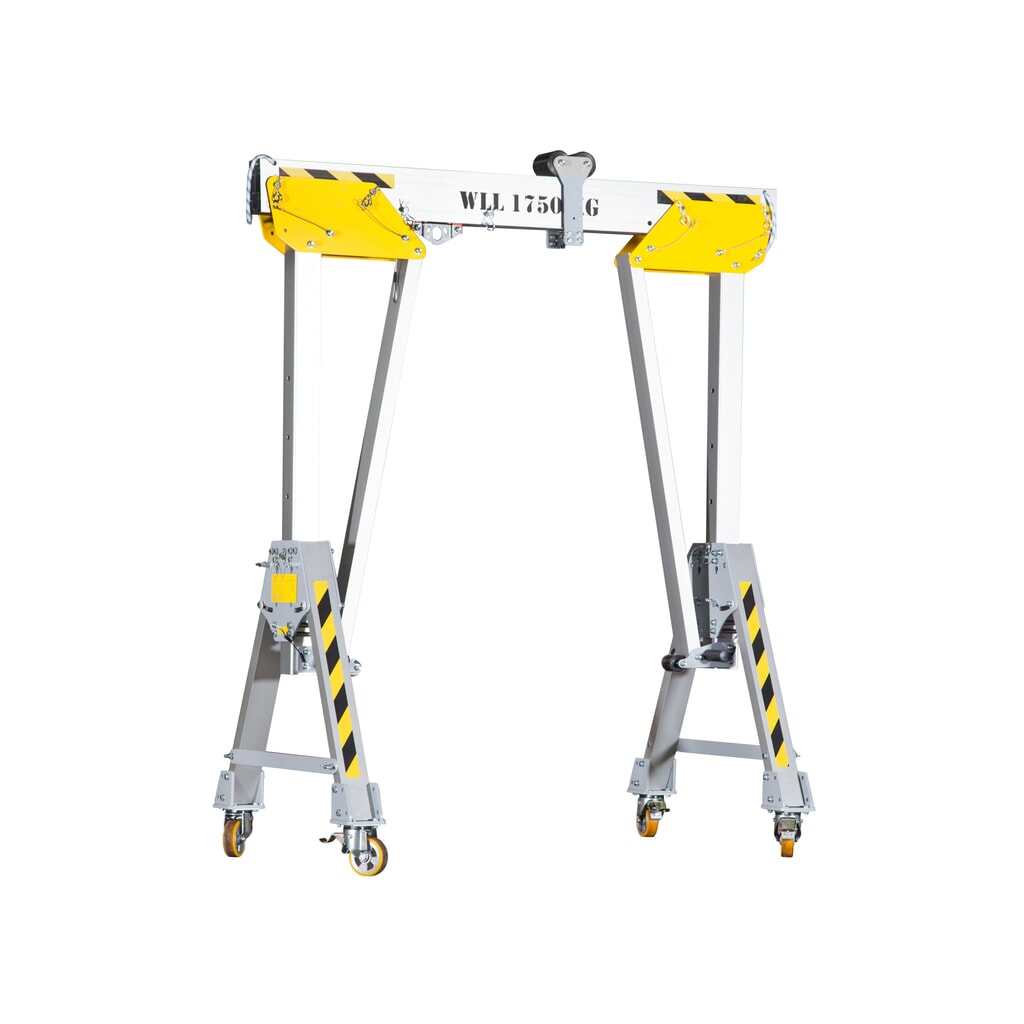

- Fahrbarer Kran mit feststellbarer Laufkatze
- Teilbarer Aluminium-Träger für einfaches Handling
- Höhenverstellbar
14 Arbeitstage

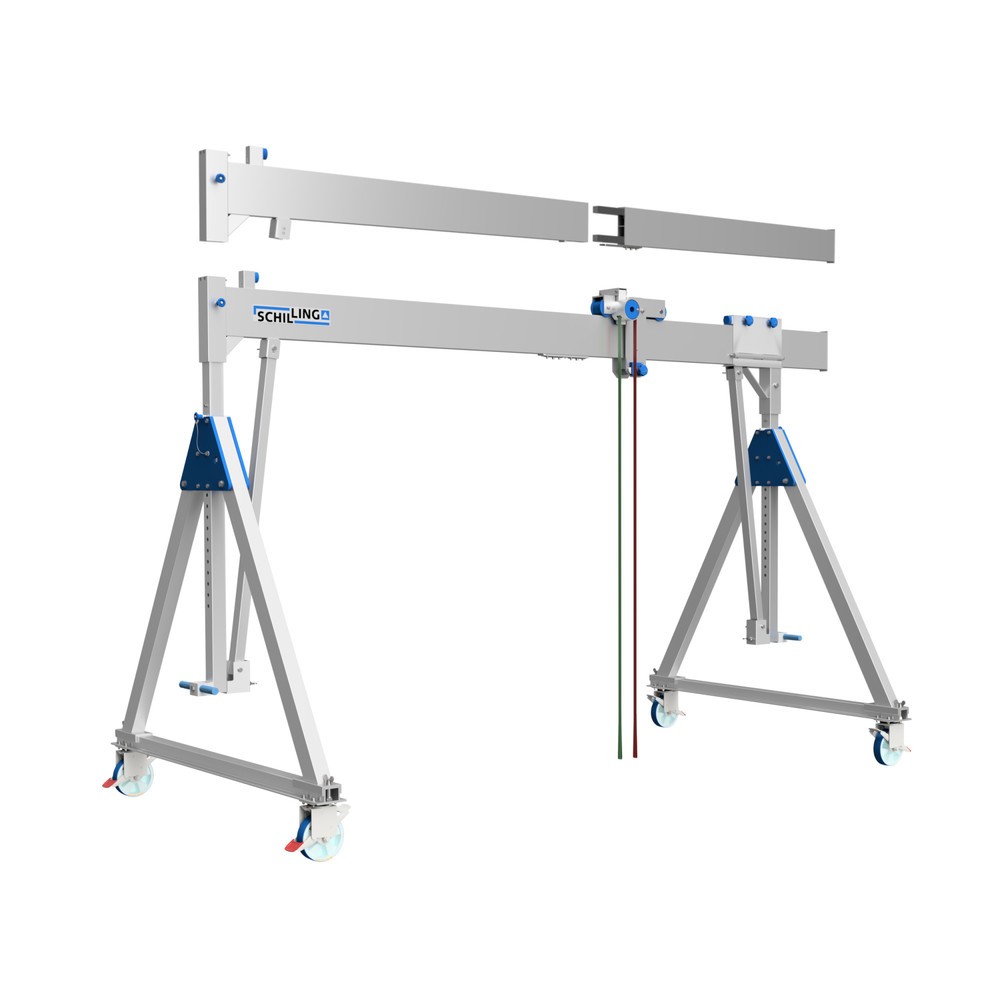

- Teil- bzw. steckbarer Alu-Träger für noch mehr Platzersparnis
- Horizontalversteller für variable Laufbahnlänge des Trägers
- Klappbare Seitengestelle
14 Arbeitstage

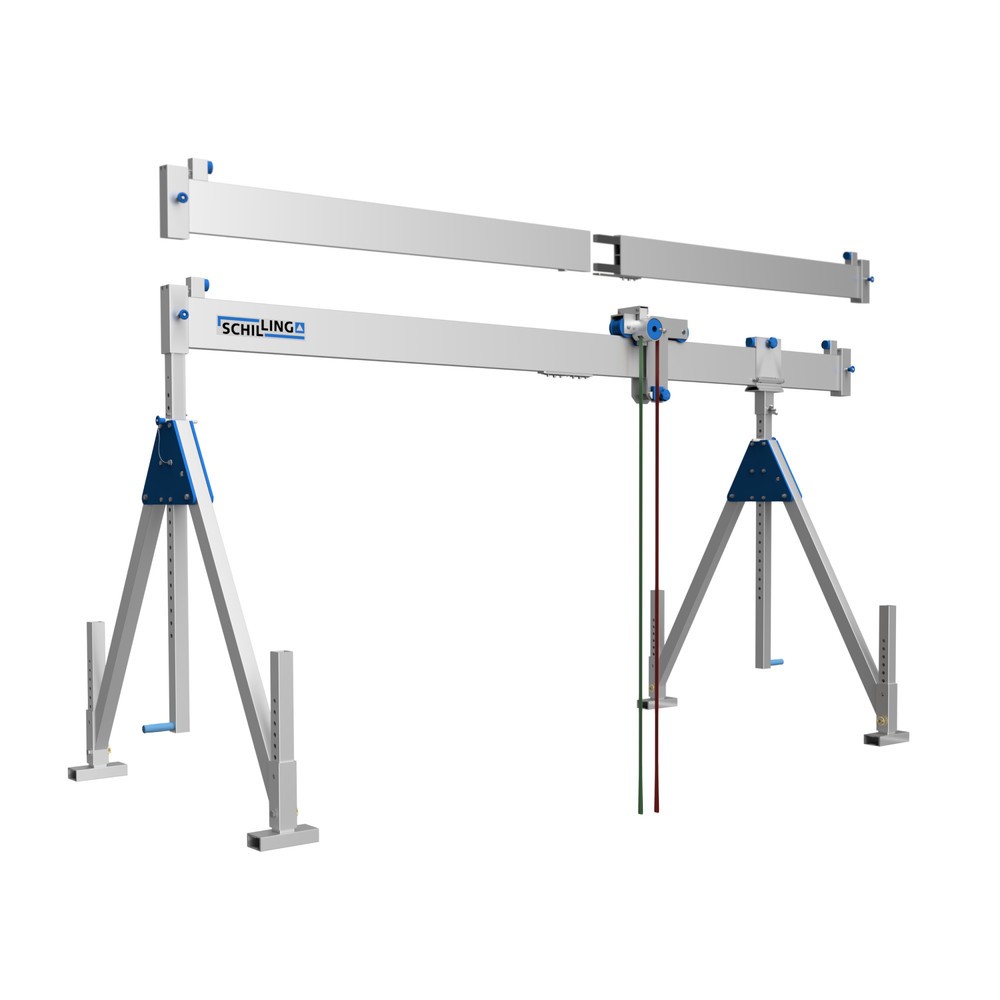

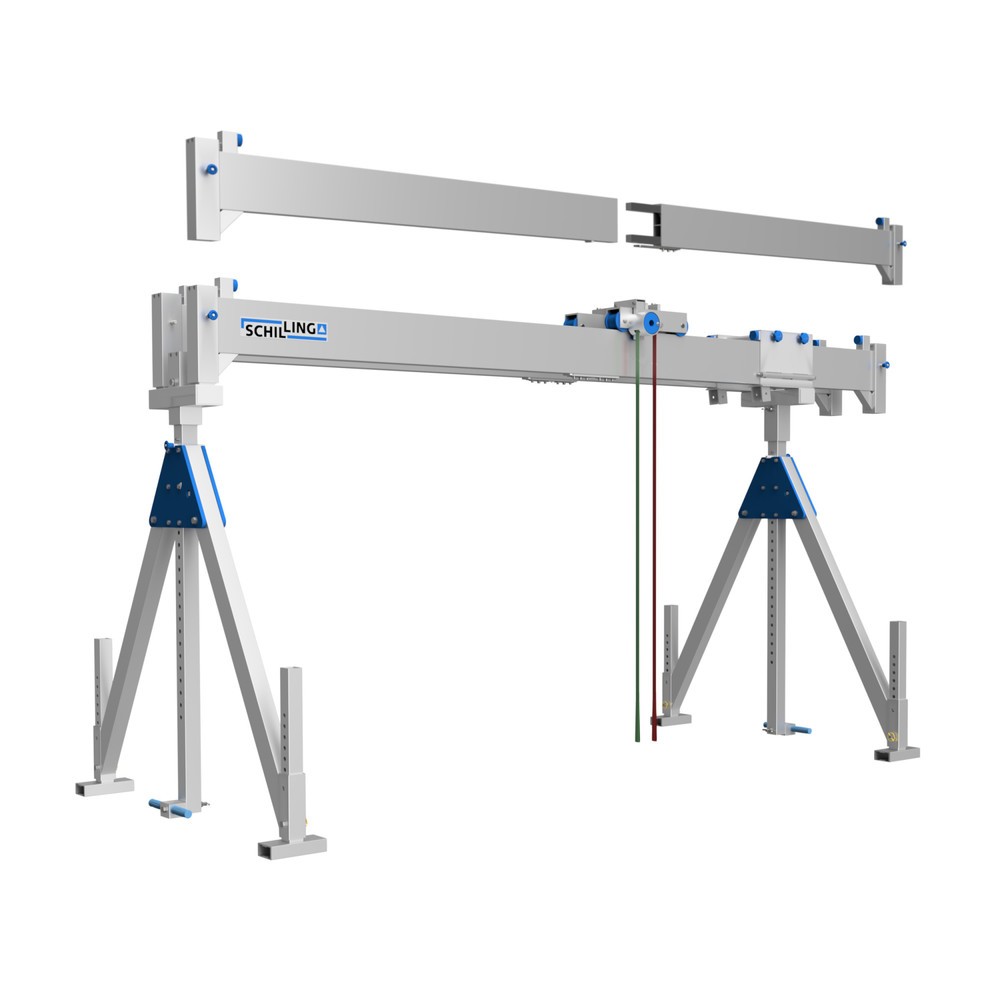

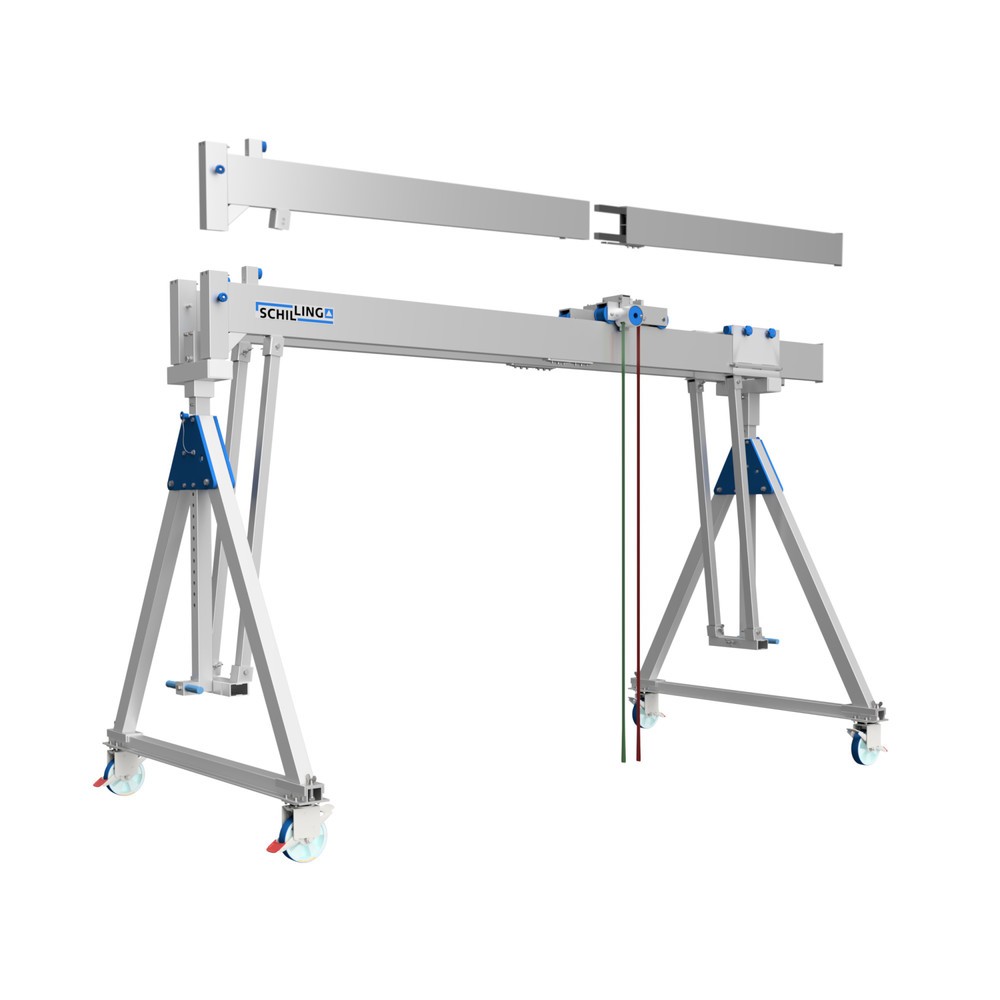

- Teil- bzw. steckbarer Alu-Träger für noch mehr Platzersparnis
- Horizontalversteller für variable Laufbahnlänge des Trägers
- Klappbare Seitengestelle mit abnehmbaren Querstreben
14 Arbeitstage

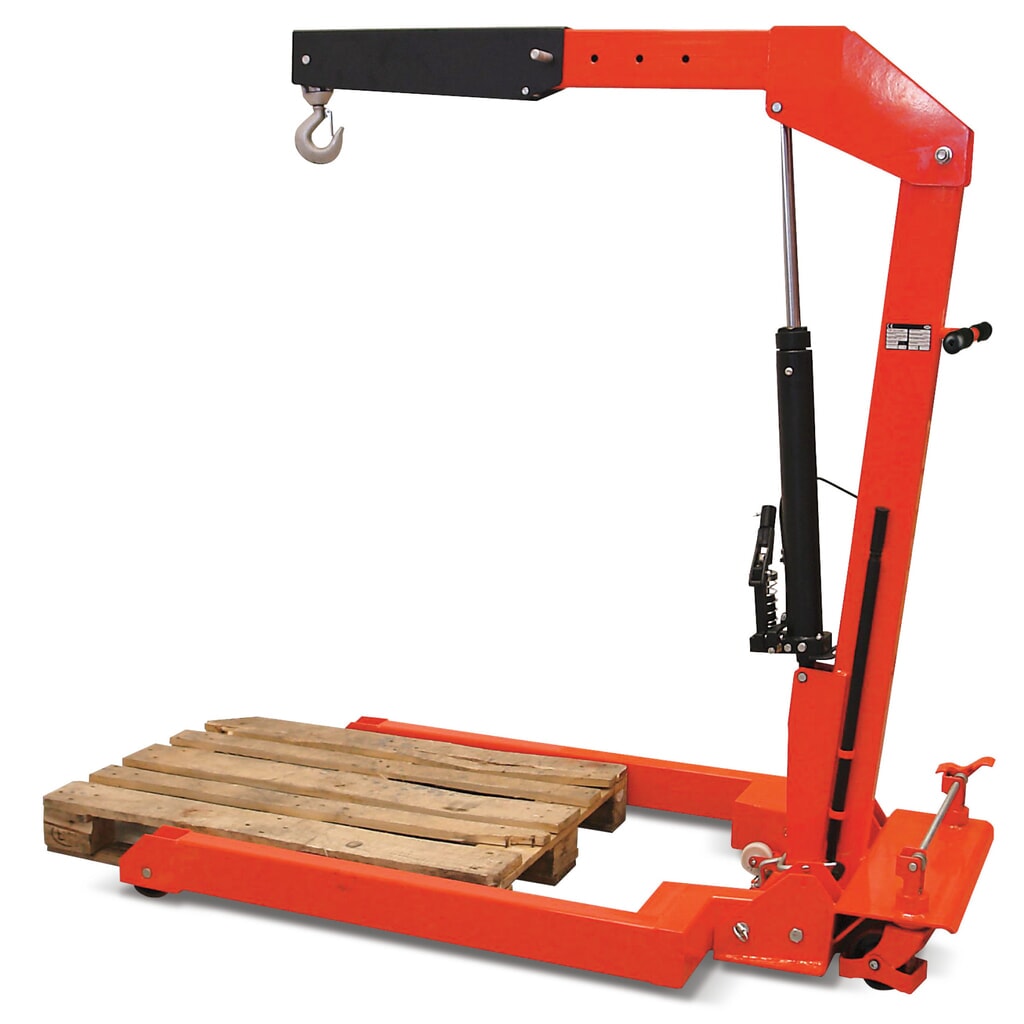

- Fahrbarer Werkstattkran mit hoher Tragkraft bis zu 1000 kg
- Paralleles Fahrgestell zum Umfahren von Paletten und Gitterboxen
- Kranausleger für variable Tragkraft 4-fach verstellbar
19 Arbeitstage

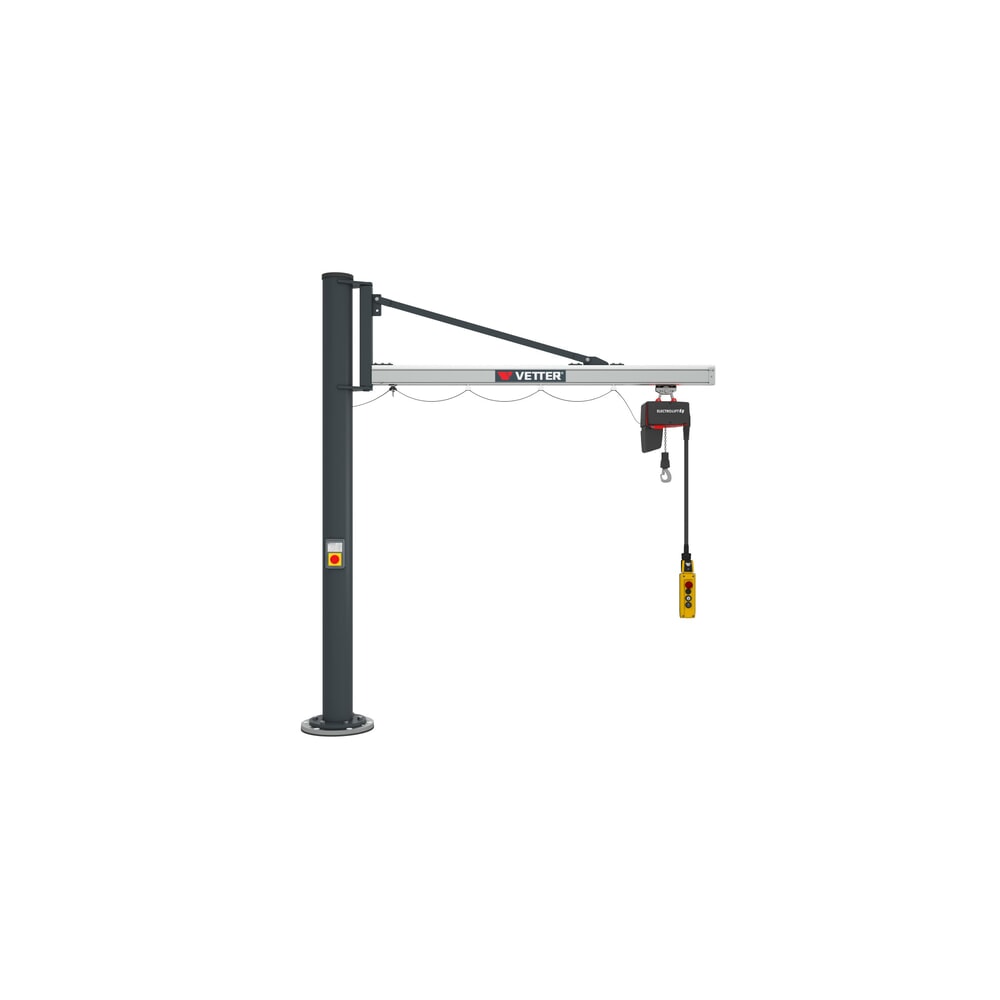

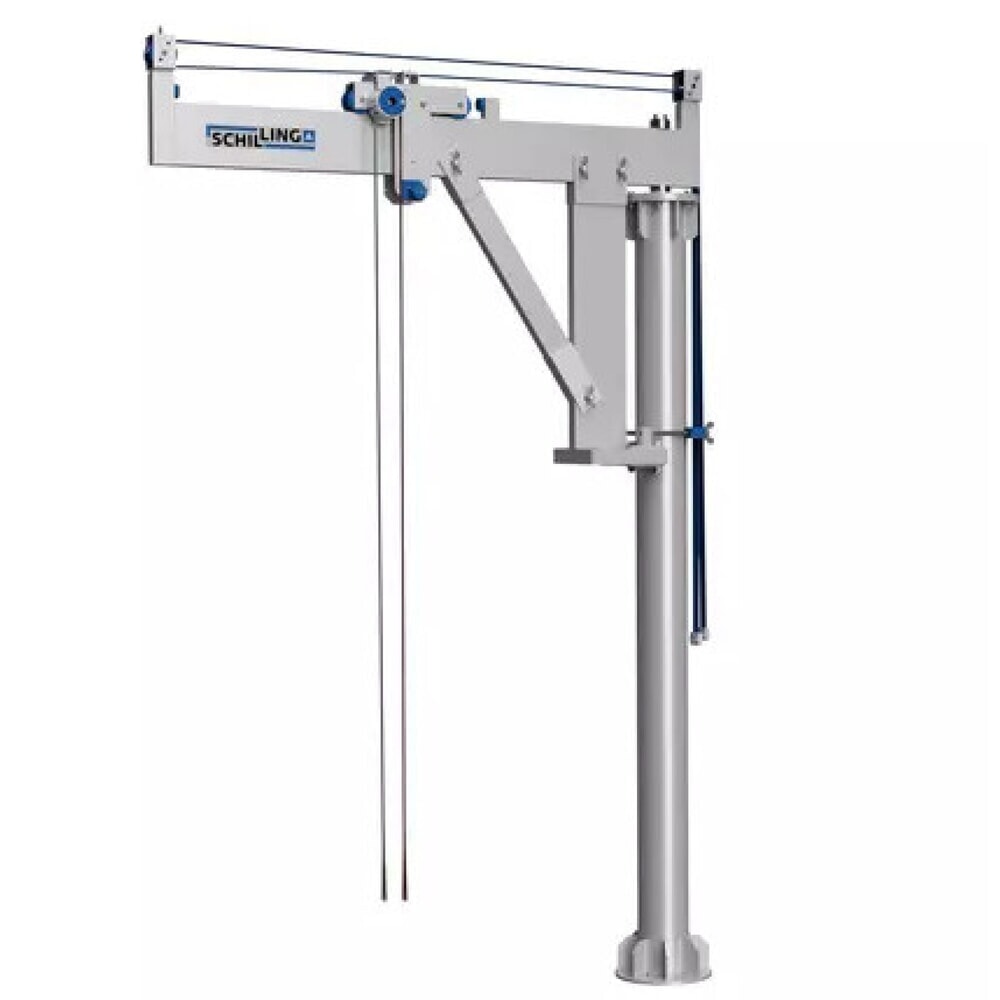

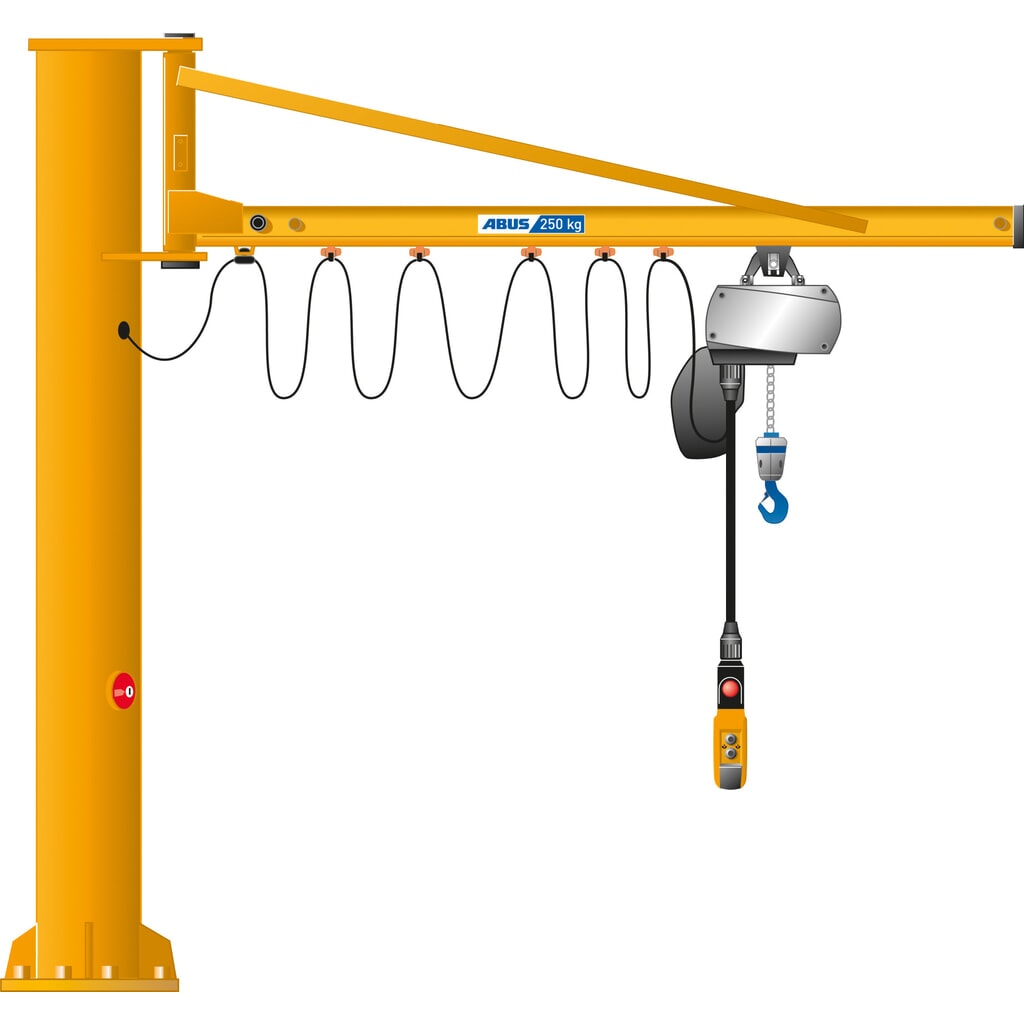

- Stationärer Säulenschwenkkran für den Innenbereich
- Aluminium-Ausleger für leichtgängiges Schwenken
- Grosser Arbeitsspielraum durch 270°-Schwenkbereich
26 Arbeitstage
- Industriekran mit 13-fach verstellbarem Teleskopausleger
- Freie Ausladung vor den Rädern durch rückverlagertes Fahrgestell
- Variable Tragkraft von 500–1.000 kg
29 Arbeitstage

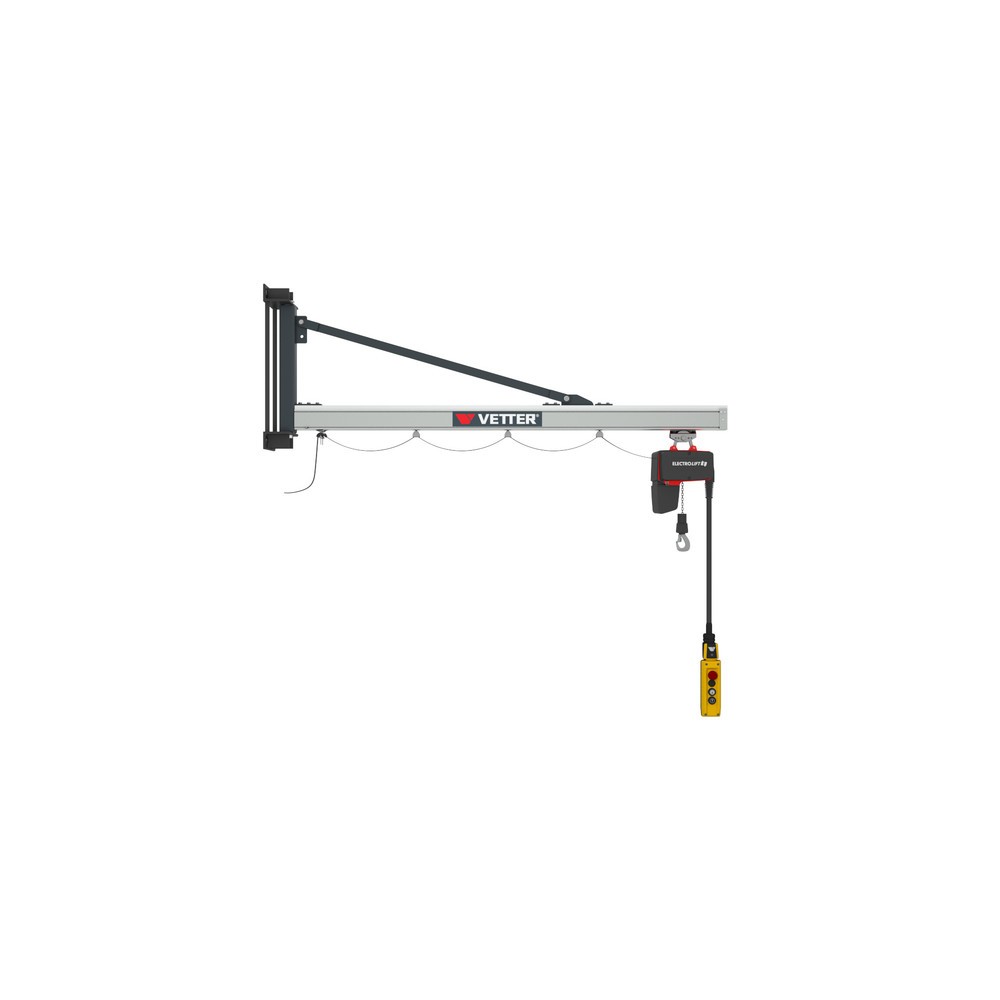

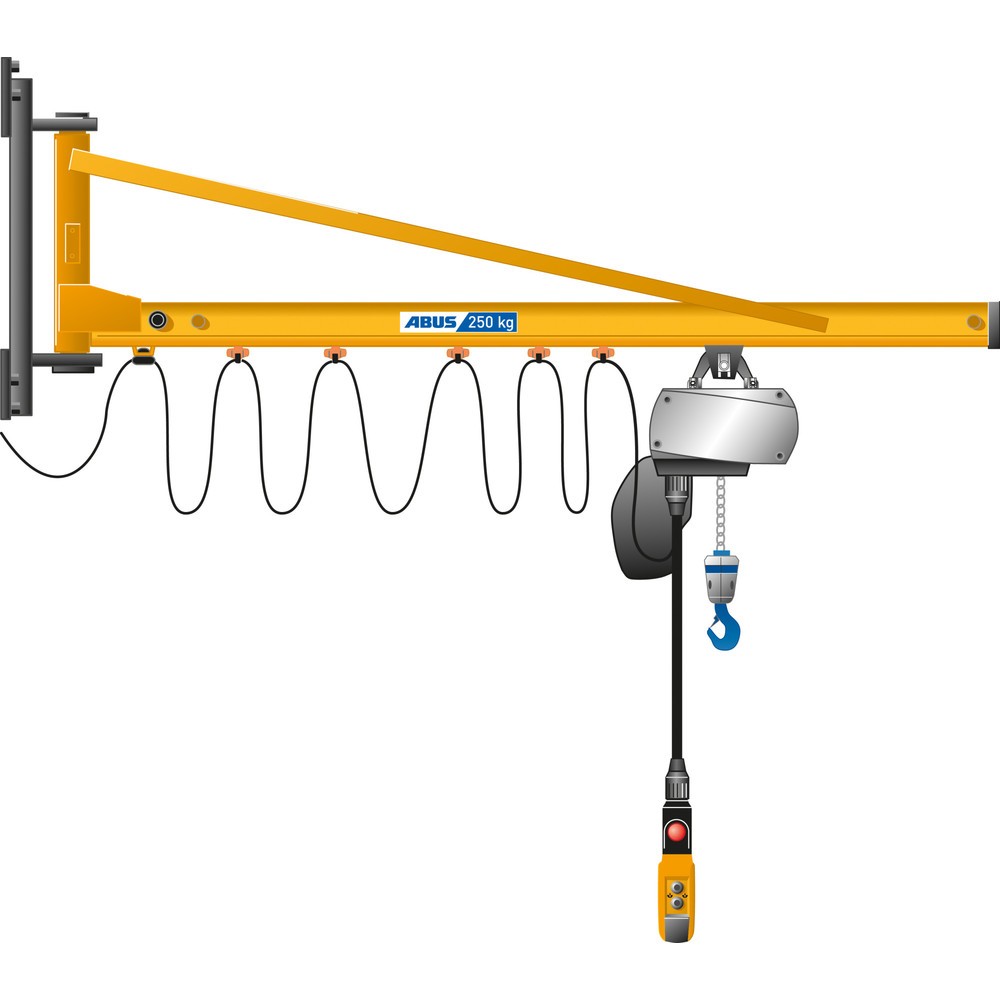

- Stationärer Wandschwenkkran für den Innenbereich
- Aluminium-Ausleger für leichtgängiges Schwenken
- Grosser Arbeitsspielraum durch 180°-Schwenkbereich
26 Arbeitstage
- Schnelle Lösung für zeitlich begrenztes Lastenheben
- Modulare Konstruktion ermöglicht Einsatz in wechselnden Montagebereichen
- Einfach zerleg- und platzsparend transportierbar
25 Arbeitstage
- Schnelle Lösung für zeitlich begrenztes Lastenheben
- Modulare Konstruktion ermöglicht Einsatz in wechselnden Montagebereichen
- Einfach zerleg- und platzsparend transportierbar
25 Arbeitstage

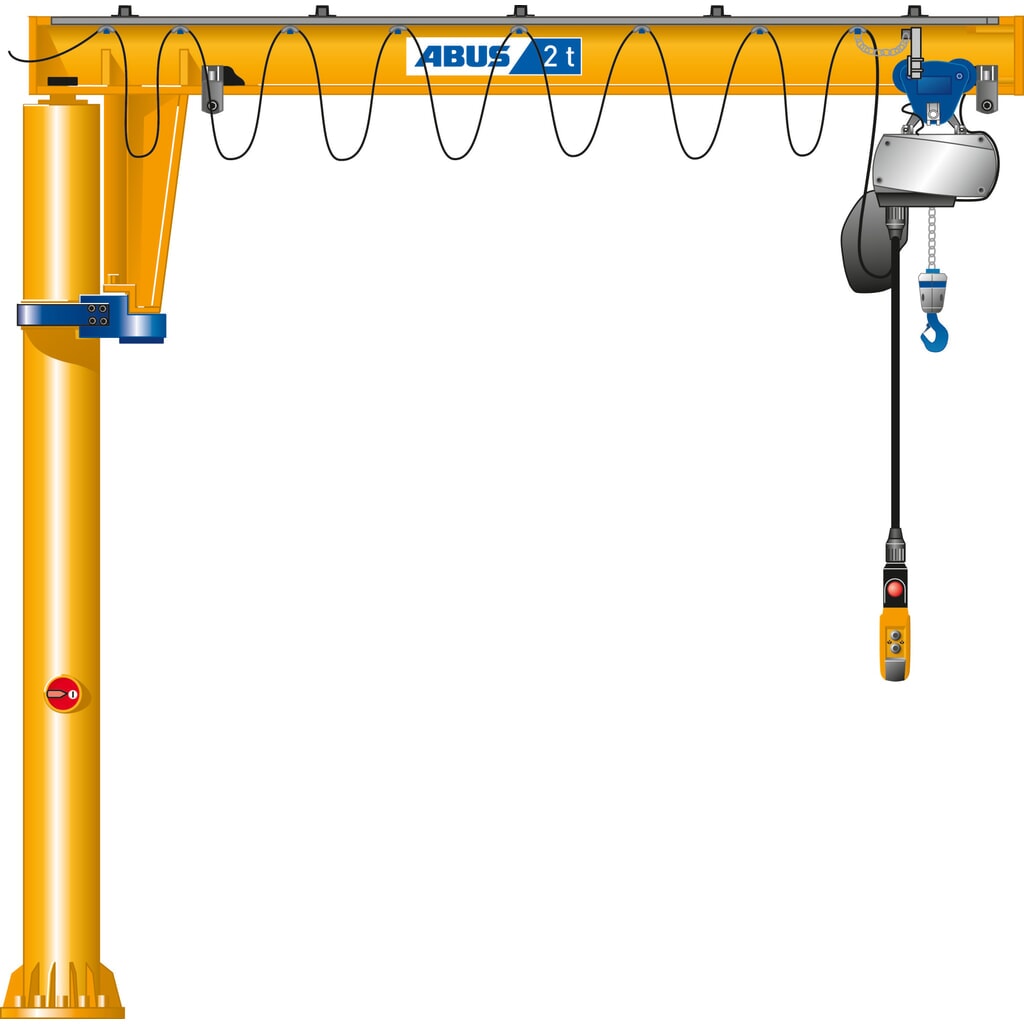

- Für den Innen- und Aussenbereich geeignet
- Grosser Arbeitsspielraum durch 360°-Schwenkbereich
- Mit Feststellarretierung/Bremseinheit
24 Arbeitstage
- Fahrbarer Werkstattkran mit doppeltwirkender Handpumpe
- Paralleles Fahrgestell mit Aussparung für Paletten
- Hohe Tragkraft bis zu 2000 kg
29 Arbeitstage

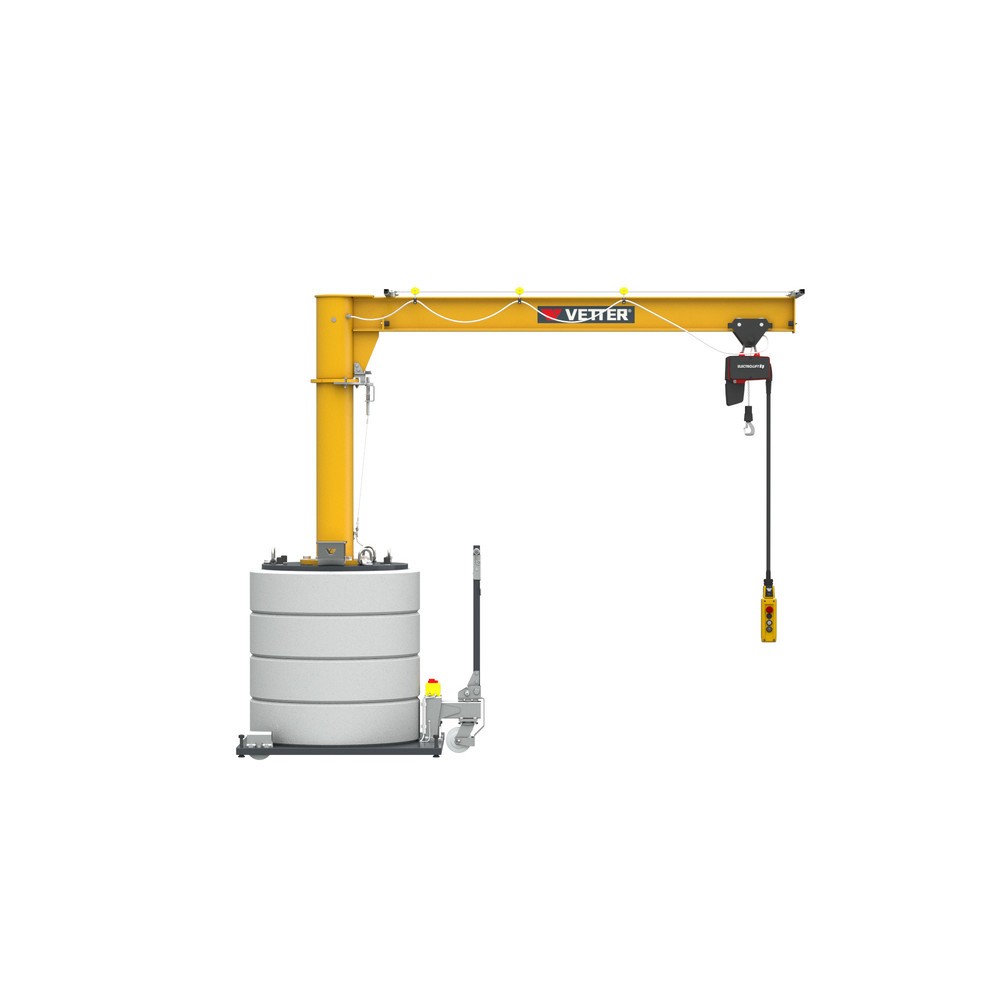

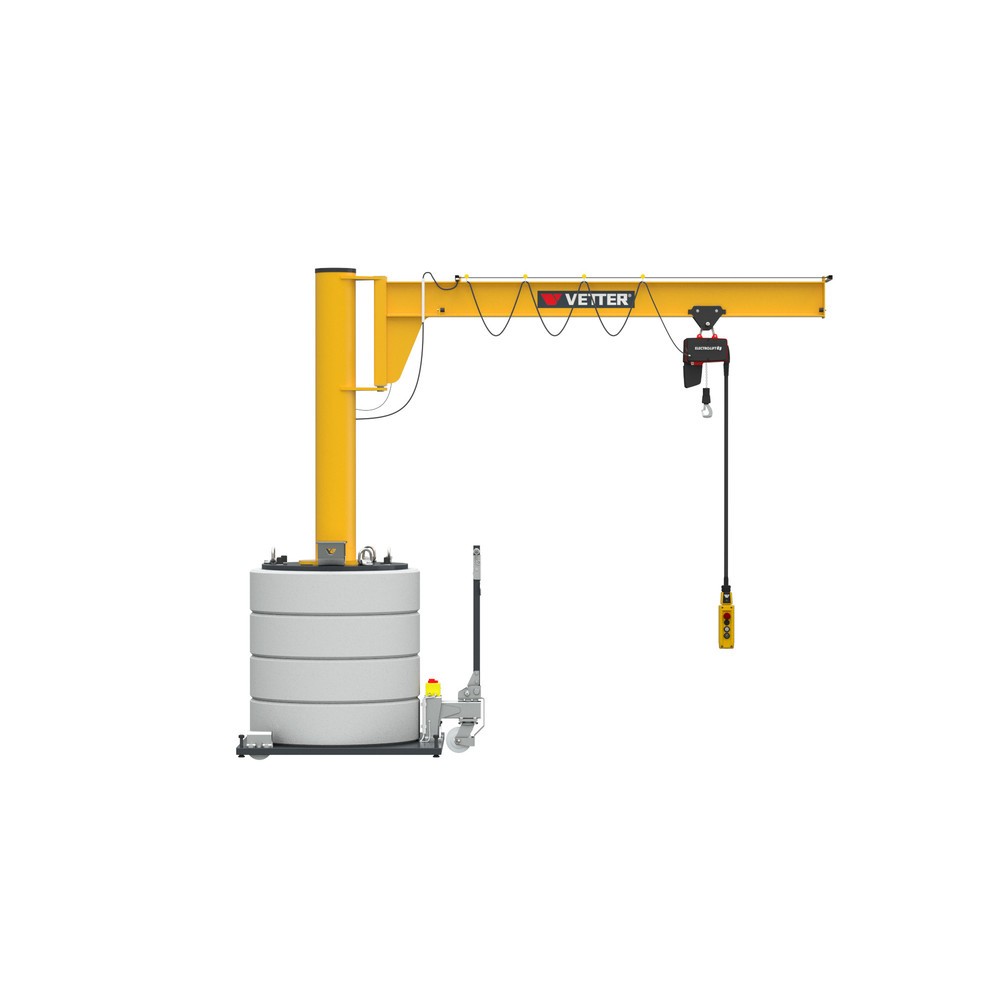

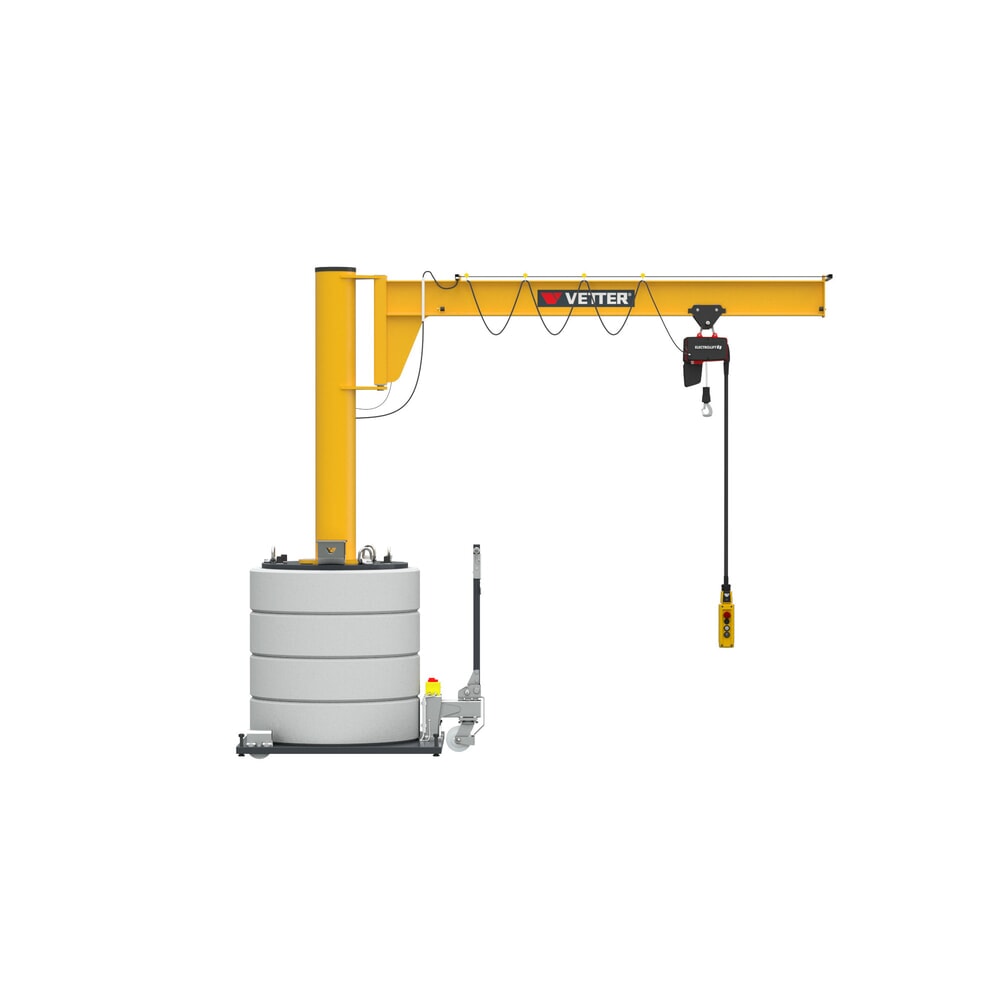

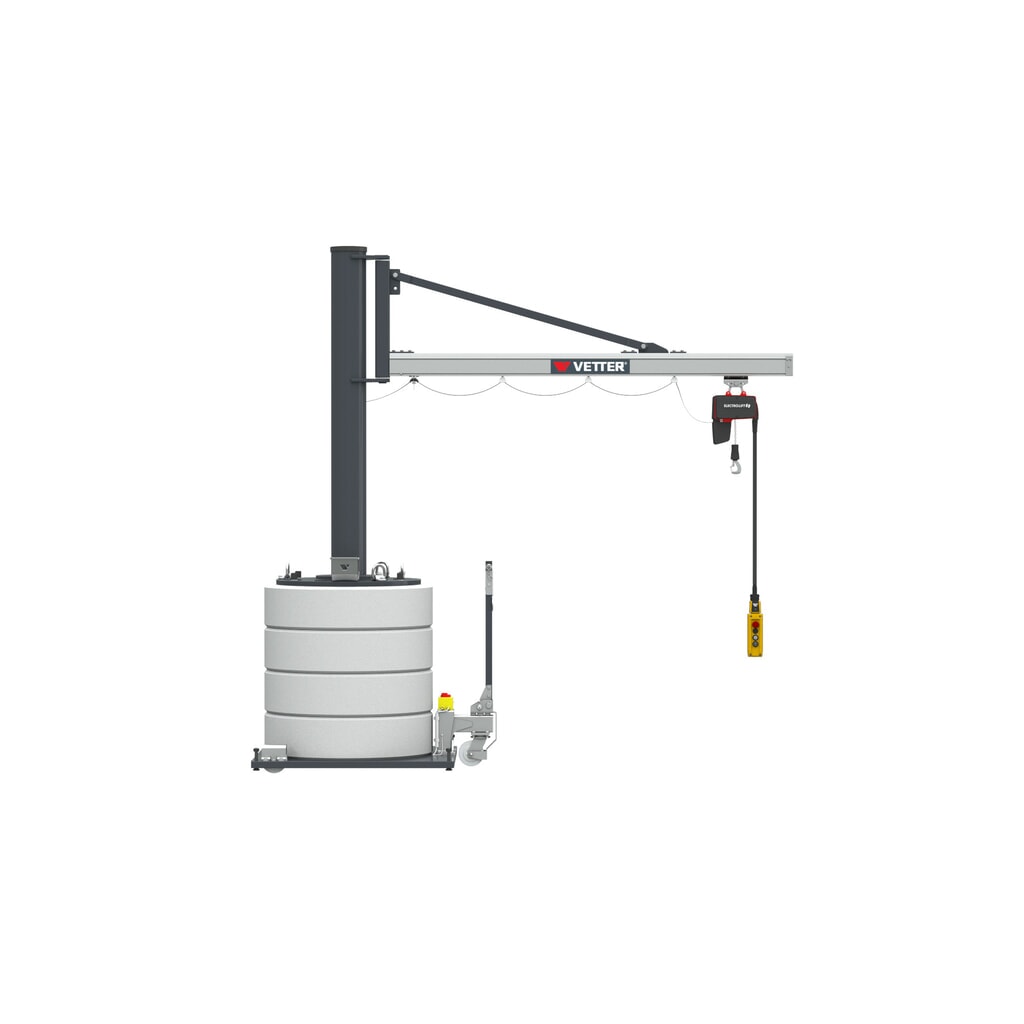

- Mobiler Säulenschwenkkran für den leichten Industrieeinsatz
- Zum Versetzen bitte optionales Zubehör (Kranfahrwerk oder Staplertaschen) mitbestellen
- Für den Halleneinsatz und Umgebungstemperaturen von +5 °C bis +40 °C
37 Arbeitstage
- Mobiler Säulenschwenkkran für den leichten Industrieeinsatz
- Zum Versetzen bitte optionales Zubehör (Kranfahrwerk oder Staplertaschen) mitbestellen
- Für den Halleneinsatz und Umgebungstemperaturen von +5 °C bis +40 °C
37 Arbeitstage

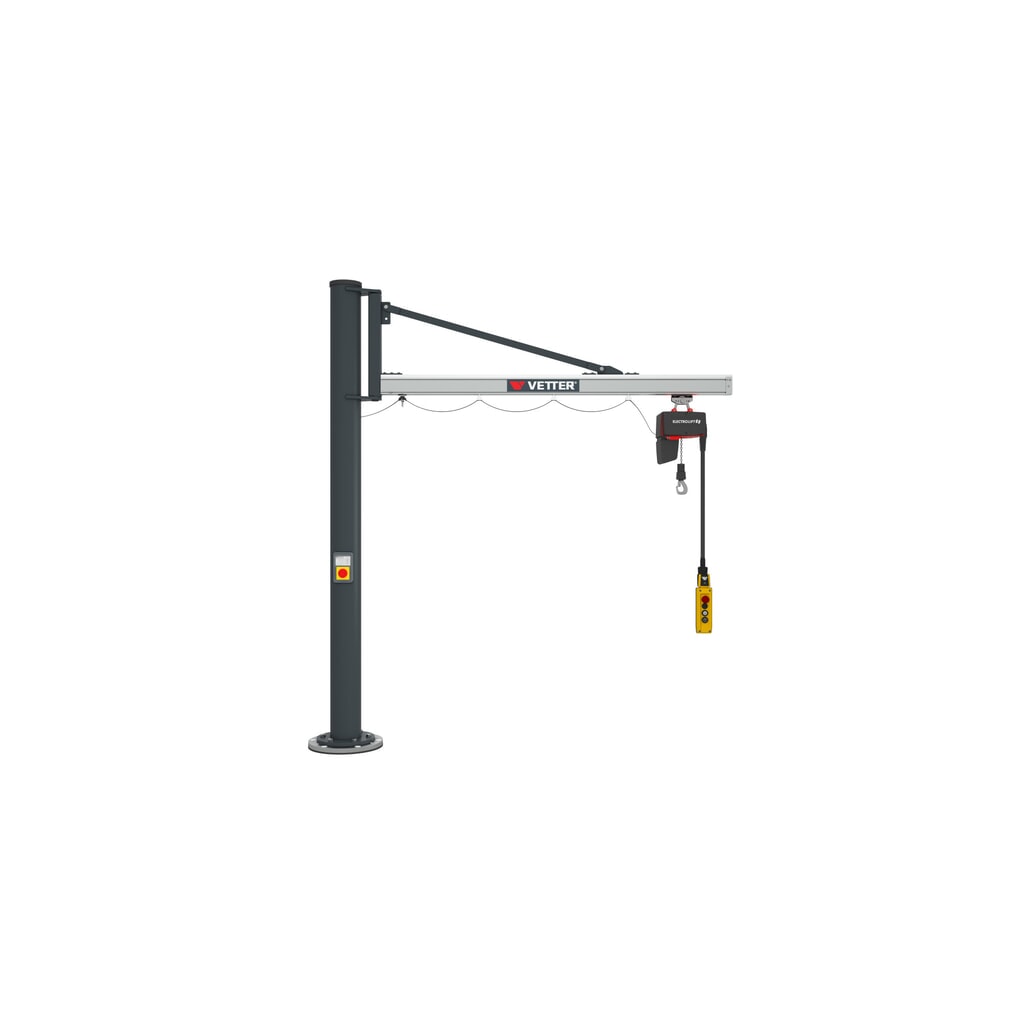

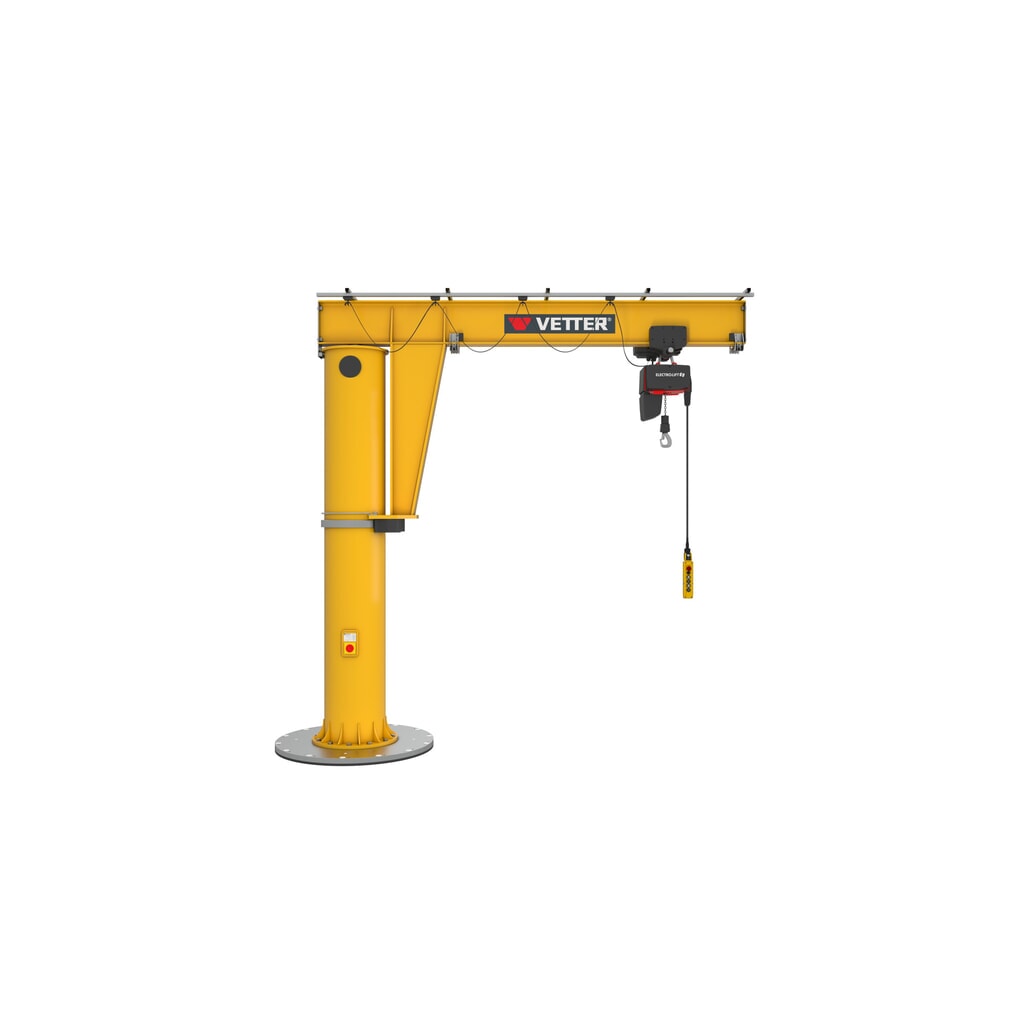

- Säulenschwenkkran für den mittleren Industrieeinsatz (nach EN 13001 HC2 S3 HD2)
- 360°-Schwenkbereich dank Stromzuführung über Schleifringkörper
- Kompakte Bauweise – ideal für niedrige Räume
39 Arbeitstage

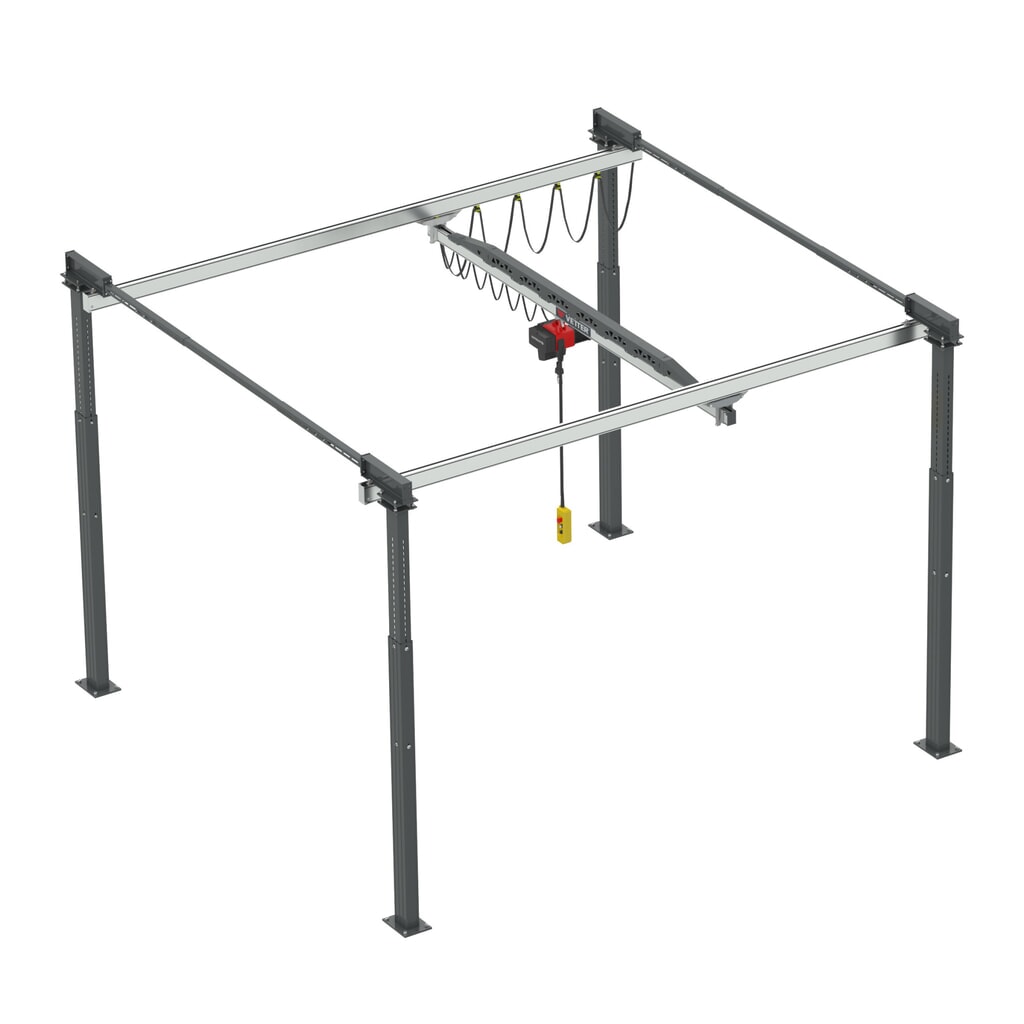

- Modulares Kransystem für den leichten Industrieeinsatz im Innenbereich
- Ausgelegt für Umgebungstemperaturen von +5 °C bis +40 °C
- Keine Belastung der Hallenkonstruktion
37 Arbeitstage
- Einfaches Versetzen mit Kran oder Gabelstapler
- Zum Versetzen bitte optionales Zubehör (Kranfahrwerk oder Staplertaschen) mitbestellen
- Inklusive LIFTKET Kettenzug
37 Arbeitstage

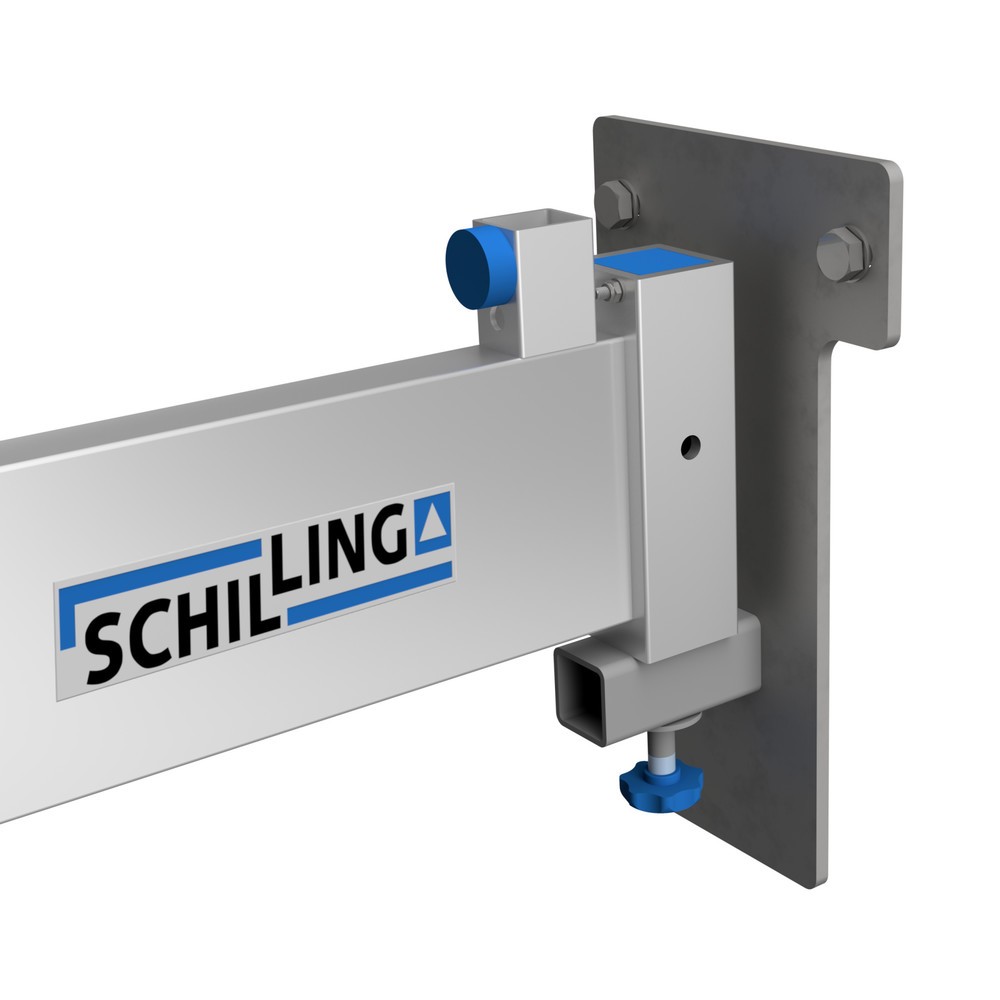

- Wandkonsole für SCHILLING Alu-Portalkran, stationär
- Ideal zur Platzierung über Tür- oder Fensteröffnungen
- Träger auf der Wandkonsole um 180° schwenkbar (unbelastet)
9 Arbeitstage

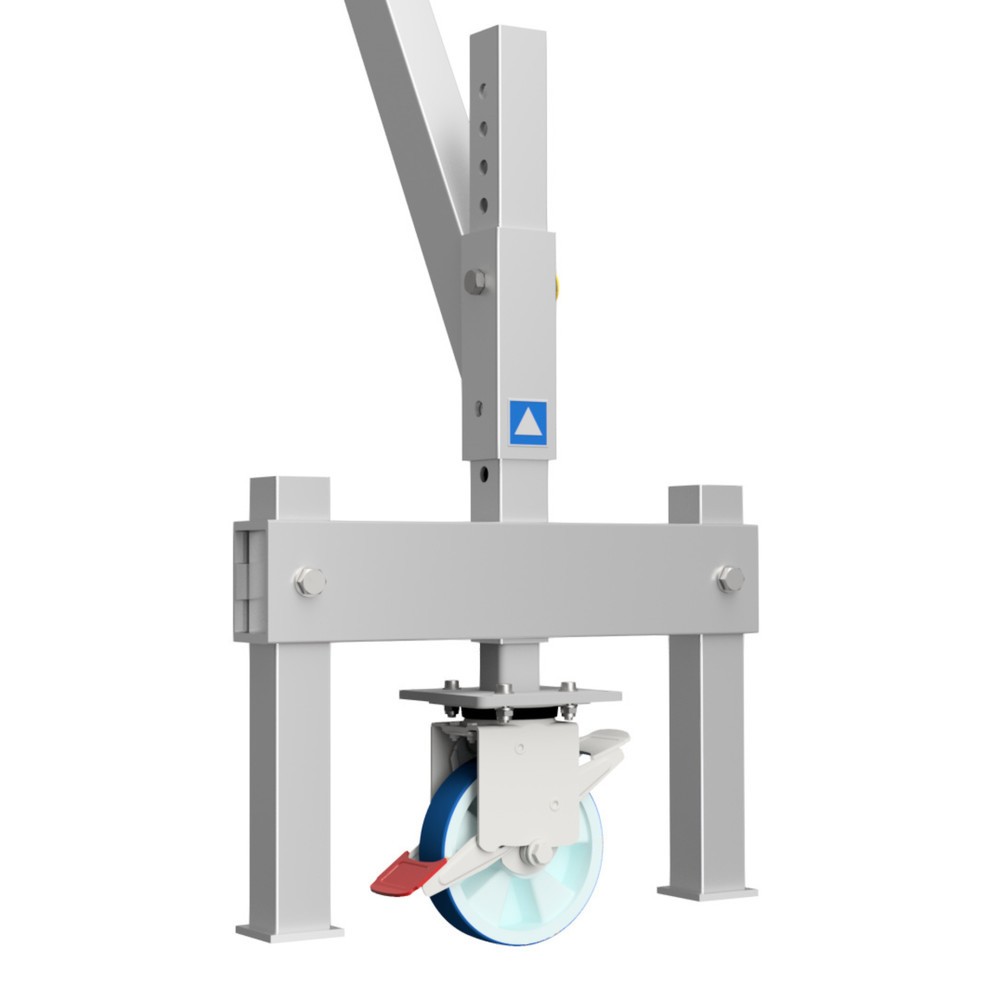

- Fahrgestell für SCHILLING Alu-Portalkran
- 4 federnd gelagerte Stahlblech-Lenkrollen
- Integrierte Rad- und Drehkranzbremse
9 Arbeitstage

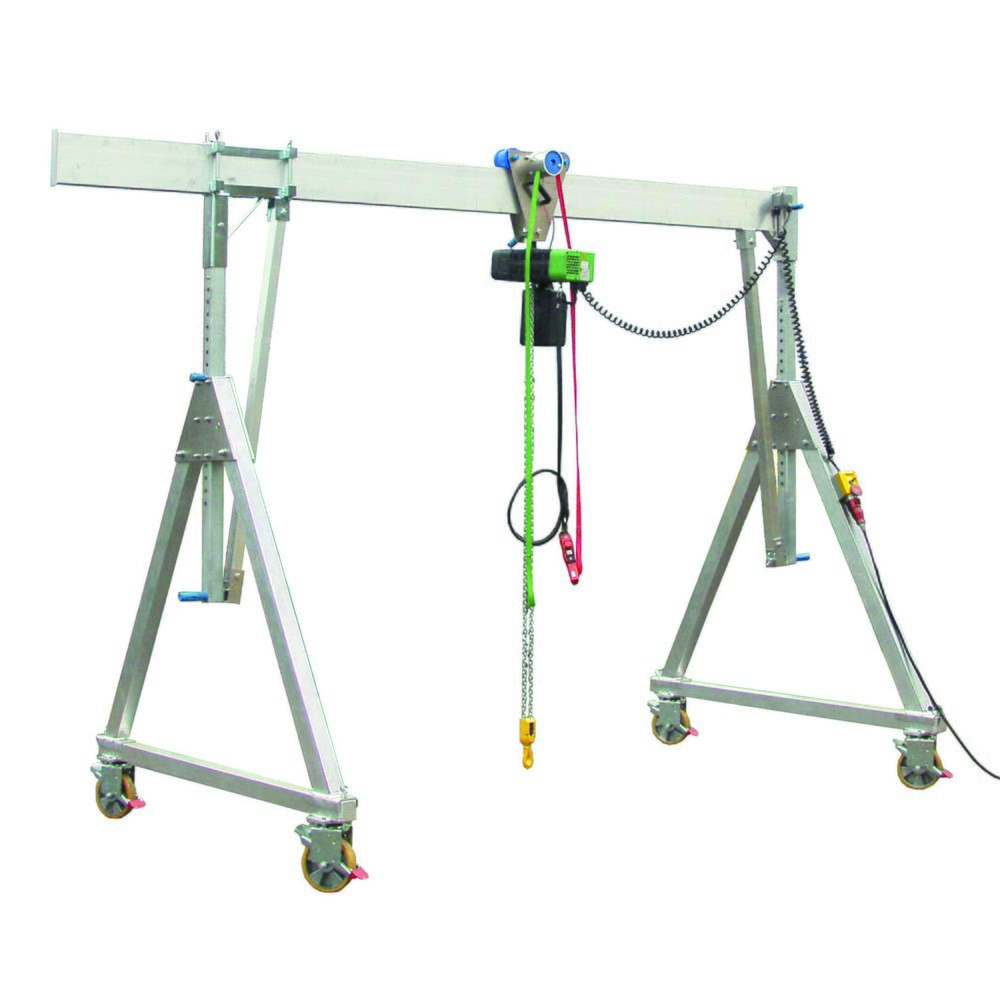

- Verkabelung/Stromzuführung für SCHILLING Einzelträger-Alu-Portalkran
- Für den Innen- und Aussenbereich geeignet
- Anschluss Kettenzug über 6-polige Steckvorrichtung (nach DIN EN 60 529 IP55)
9 Arbeitstage
Hebekrane und Lastenkrane für das Anheben verschiedener Lasten
Mit Hebekranen und Lastenkranen lassen sich schwere Güter heben und senken, ohne dass Körperkraft eingesetzt werden muss. In unserem Kaufratgeber informieren wir Sie, welcher Kran für welchen Anwendungszweck und Einsatzort am besten geeignet ist.
1. Was sind Lasten- und Hebekrane?
Mit Hebekranen und Lastenkranen können Sie Lasten bis zu mehreren Tonnen sicher anheben und an einen anderen Einsatzort versetzen. Hebe- und Lastenkrane funktionieren grundsätzlich wie ein Flaschenzug nach den Hebelgesetzen: Verschleissfeste Ketten werden über bewegliche und fixierte Rollen geführt. Dadurch verringert sich der aufzubringende Kraftaufwand für den Hub schwerer Güter. Zudem ist der kompakte Kran, der auch als Handkran bezeichnet wird, in verschiedene Richtungen schwenkbar und je nach Modell auch mobil einsetzbar. Im Gegensatz zu einfachen Hebegeräten, kann die Ladung von Hebe- und Lastenkranen dreidimensional im Raum geführt werden.
Damit der mobile Kran den hohen Lastgewichten standhält, besteht er aus einem stabilen Metallgestell. Die Konstruktionsweise reicht dabei von Parallelgestellen über mehrbeinige Stativgestelle bis hin zu Säulen. Mittels des am Kran angebrachten Hebezeuges können Sie die Güter zuverlässig und sicher in unterschiedliche Höhen befördern. Viele Varianten der Hebekrane und Lastenkrane verfügen dazu über einen Kranausleger mit Laufkatze, der den Arbeitsradius immens erweitert: Um die Güter andernorts abzustellen, kann der Kranarm ausgefahren oder im Kreis bewegt werden.
2. So wählen Sie die passenden Lasten- und Hebekrane aus
Bei Jungheinrich PROFISHOP finden Sie ein umfangreiches Sortiment verschiedener Kran-Hebehilfen. Anhand der nachfolgenden Auswahlkriterien wählen Sie Hebe- und Lastenkrane, die optimal zu Ihrem Bedarf passen.
Mobiler oder stationärer Arbeitseinsatz
In unserem Onlineshop kaufen Sie Hebekrane als fahrbare oder fest zu installierende Ausführungen:
- Die stationären Lastenkrane verankern Sie mithilfe von robusten Haken oder Dübeln fest im Boden. Am Fuss des Sockels sind entsprechende Befestigungsvorrichtungen installiert. Darüber hinaus erhalten Sie bei uns Hebekrane, die Sie an dafür ausgelegtem Mauerwerk sowie Stahlträgern anbringen können. Ein stationärer Lastkran ist die passende Lösung, wenn Sie Lasten dauerhaft in einem bestimmten Werkstattbereich kranen möchten.
- Für flexible Einsätze finden Sie bei uns Hebekrane, die fahrbar sind – auch unter Last. Diese Varianten sind so gefertigt, dass sie anstelle eines Standfusses ein Fahrwerk mit Rollen besitzen. Doch auch ohne Rollen lässt sich ein mobiler Hebekran durch angebrachte Taschen und Ösen versetzen. Ein Hebekran mit Mobil-Funktion wird auf einem Lkw oder Transporter montiert und mitgeführt. Am Verladeort kann so direkt vom Fahrzeug aus mit dem Kran be- oder entladen werden. Sobald die Arbeiten beendet sind, werden die Lastenkrane platzsparend zusammengefaltet.
Antrieb von Lasten- und Hebekranen
Der Bewegungsmechanismus sowie das Hebezeug eines Krans können auf drei verschiedene Arten angetrieben werden:
| Antriebsart | Funktionsprinzip |
|---|---|
| elektrisch |
Elektrische Hebekrane müssen mit einem geeigneten Netzanschluss verbunden werden. Der Elektrokettenzug wird anschliessend per Steuertaster betätigt. Das über die Laufkatze verlaufende Schleppkabel führt dem Hebezeug Strom zu. Ausserdem erhalten Sie Modelle, bei denen auch der Schwenkarm elektrisch manövriert wird. Eine Not-Aus-Funktion gewährleistet Ihnen jederzeit ein sicheres Verkranen. |
| manuell |
Bei manuellen Lastenkranen betätigen Sie die Hebevorrichtung und den Flaschenzug von Hand über eine Seilwinde. Verfügt das Gerät über einen manuellen Kranauslegearm, so ist dieser ebenfalls händisch in die gewünschte Position zu schwenken. |
| hydraulisch |
Hebekrane mit einer Schnellhub-Funktion werden durch Hydraulikpumpen betrieben. Dazu betätigt der Anwendende einen Pumphebel, der die hydraulische Kraft auf den Lastarm überträgt und diesen samt Ladung anhebt. Ebenfalls über einen Hebel oder ein Handrad können die Güter kontrolliert abgesenkt werden. |
Tragfähigkeit
Die Nenntragfähigkeit bei Hebe- oder Lastenkranen wird auch als Working Load Limit (WLL) bezeichnet. Der Gerätehersteller gibt hierzu die Belastungsgrenzen für jedes verbaute lasttragende Teil an, beispielsweise für die Lastzugseile oder -ketten. Da jedoch bei Hebekranen alle Elemente voneinander abhängig sind, ist jeweils die niedrigste Tragfähigkeit für das Gesamt-WLL entscheidend und wird als Richtwert angegeben.
Ob ein mobiler Kran mit 1000 kg Nenntragfähigkeit oder ein Portalkran mit einer Tragfähigkeit bis zu 3000 kg: Die angegebene niedrigste Tragfähigkeit sollte niemals überschritten werden. Nur so können die nötige Arbeitssicherheit gewährleistet und Schäden am Kran oder an den gehobenen Gütern verhindert werden.
Hubhöhe
Bei Hebe- und Lastenkranen richtet sich die Hubhöhe oftmals nach der Bauhöhe des Krangestells. Bei einigen Hebekranen lässt sich der Querträger zudem autark bewegen und anheben, da dieser auf einem Säulengestell installiert ist.
- Die Dreibein-Hebekrane oder Dreiböcke aus unserem Sortiment erreichen nur eine niedrige Hubhöhe zwischen 1000 und 3500 mm und eignen sich für das Kranen in beengten Platzverhältnissen oder bei Tiefenhubarbeiten.
- Im Gegensatz dazu lassen sich beispielsweise mit unseren Portalkranen alle Lasten über deren Bauhöhe hinaus bis zu 4000 mm in die Höhe heben.
Trägerlänge und Ausladung von Hebe- und Lastenkranen
Die Länge eines Kranauslegers richtet sich nach dem jeweiligen Kran-Typ und kann sehr unterschiedlich ausfallen. Bei einem Hebekran mit Laufkatze befindet sich diese samt Hebesystem am querverlaufenden Kranarm und läuft mit den Lasten daran entlang. Dementsprechend gross oder klein fällt der mögliche Aktionsradius eines Lastkrans aus.
- Bei uns finden Sie z. B. Werkstattkrane, deren Kranarm über 2500 mm lang ist. Diese Grösse ist ausreichend, um Maschinen- oder Ersatzteile effektiv zu verkranen.
- Schwenkkrane ermöglichen hingegen eine grössere Reichweite, um Werkstoffe, Bau- oder Gebäudeteile zu bewegen. Diese kann modellabhängig über 3000 mm betragen.
- Die grösste Trägerlänge bieten jedoch Portalkrane: Der unbewegliche Mittelträger dieser Hebekrane kann eine Arbeitsbreite bis zu 6000 m erreichen.
Wichtig ist, in diesem Zusammenhang auch immer die Ausladung von Lastenkranen zu beachten: Sie beschreibt den Längenbereich, in dem Lasten mit der Laufkatze und dem Hebezeug am Kranausleger befördert werden können. Die Gesamtlänge eines Lastenarms kann nicht komplett mit der maximalen Tragfähigkeit oder Höchstlast genutzt werden. Hersteller legen daher je nach Kran-Modell ein mögliches Nutzungsintervall zwischen minimaler und maximaler Ausladung fest. Danach gibt er die weiterhin mögliche Nutzlast für angehängte Ladungen bis zur maximal möglichen Ausladung an.
Beispiel: Die Ausladung eines Wandschwenkkranes mit einem 6000 mm langen Kranarm kann zwischen 1800 und 5800 mm betragen. Laut Herstellervorgabe dürfen Sie hier die Höchstlast von 500 kg jedoch nur bis zur Ausladung von 4400 mm verkranen. Danach ist nur noch eine Nutzlast von bis zu 250 kg bis zur maximalen Ausladung möglich.
3. Werkstattkrane
Hebekrane für Werkstätten sind aufgrund ihrer kompakten Bauweise ideal in engen oder niedrigen Räumen einsetzbar. Am Krangestell angebrachte Rollen machen diesen Hebekran-Typ fahrbar und wendig. Dieser mobile Kran, der auch als Montagekran oder Motorheber bezeichnet wird, ist bei Jungheinrich PROFISHOP mit parallelem Fahrgerüst erhältlich.
Bei einem parallelen Fahrgerüst sind die Abstände der Kran-Standfüsse so bemessen, dass Sie genormte Euro-Paletten oder Euro-Gitterboxen direkt dazwischenfahren können. Auf diesen verladen Sie anschliessend mithilfe des Handkrans schwere Einzelteile oder Verbundwaren.
- Tragfähigkeit: max. 1000 kg
- Hubhöhe: max. 3500 mm
| Eigenschaften Werkstattkrane | Details |
|---|---|
| Ausstattung |
|
| Einsatzgebiet |
|
| Vorteile |
|
Viele unserer Werkstattkrane sind zusammenfaltbar. Klappbare Hebekrane eignen sich daher für gelegentliche Arbeitseinsätze: Sobald die Geräte nicht mehr benötigt werden, lassen sie sich platzsparend verräumen und lagern.
4. Gegengewichtskrane
Bei diesen Lastenkranen handelt es sich ebenfalls um Werkstattkrane. Anders als die Modelle mit Parallel-Rollengestell befindet sich das Fahrgestell hier aber unterhalb der Gegengewichte, sodass der Kranarm und die Kransäule frei ausladen können. Auf diese Weise fahren Sie Regale und Maschinen ungehindert an. Zudem sorgt die Bauweise dafür, dass der Schwerpunkt günstig verlagert ist und eine hohe Tragfähigkeit erreicht werden kann. Der mobile Hebekran hebt und senkt so selbst Schwerlasten. Dafür sorgt die Hydraulikpumpe, die Sie über den langen Deichselhebel betätigen. Die bei Jungheinrich PROFISHOP erhältlichen Gegengewichtskrane kaufen Sie optional mit oder ohne Ballast-Füllmaterial.
- Tragfähigkeit: max. 1000 kg
- Hubhöhe: max. 4000 mm
| Eigenschaften Gegengewichtskrane | Details |
|---|---|
| Ausstattung |
|
| Einsatzgebiet |
|
| Vorteile |
|

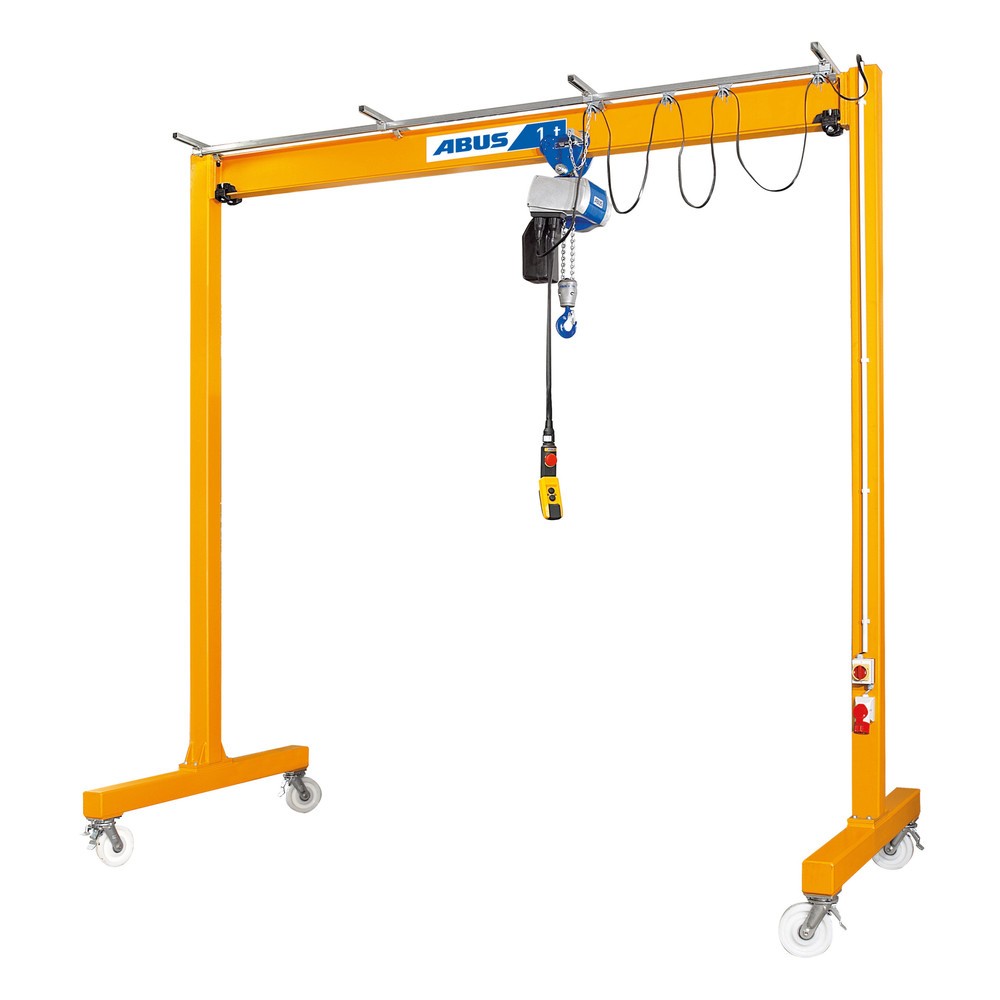

5. Portalkrane
Ein Portalkran unterstützt Sie optimal bei Hubarbeiten, wie Maschinen- oder Anlagenreparaturen. Diese Hebekrane sind so konstruiert, dass zwei seitliche Stützen die Kranbrücke tragen. Da das Gewicht der Ladung auf den Stützpfeilern lagert, wird kein Gegengewicht benötigt. Unsere Portalkrane erhalten Sie mit Einträger- oder Doppelträgersystem.
Mit diesem Kran können Sie Lasten mit mehreren Tonnen Gewicht sicher verkranen: Mittels eines elektrischen Kettenzuges oder einer Seilwinde heben oder senken Sie die Last. Eine auf Rollen gelagerte Laufkatze am Hebekran bewegt zudem das Hebezeug samt Ladung am Kranarm entlang. Da einige Portalkrane zusätzlich mit Rollen ausgestattet sind, ist der beladene Hebekran auch verfahrbar. Feststellbremsen sorgen dafür, dass der Portalkran jederzeit fixiert und sicher bedient werden kann.
- Tragfähigkeit: max. 3000 kg
- Hubhöhe: max. 4000 mm
| Eigenschaften Portalkrane | Details |
|---|---|
| Ausstattung |
|
| Einsatzgebiet |
|
| Vorteile |
|
6. Schwenkkrane
Schwenkkrane sind so konstruiert, dass Sie damit Lasten heben und in einem 360°-Radius bewegen können. Auf diese Weise lassen sich Maschinen- und Bauteile präzise am Arbeitsort platzieren. Grundlegend wird dabei zwischen zwei verschiedenen Konstruktionsarten bei diesen Hebe- und Lastenkranen unterschieden:
Säulenschwenkkran: Die Hebekrane bestehen aus einer tragenden Säule mit Fuss sowie einem langen Kranarm. Alle Lasten lassen sich mit einem elektrisch gesteuerten Ketten- oder Seilzug aufnehmen, den Sie einfach über einen Hängetaster steuern. Mittels der am Kranarm fahrenden Laufkatze und der Schwenkfunktion senken Sie die Ladung präzise am Einsatzort ab. Stationäre Säulenschwenkkrane werden mit Dübeln fest im Boden befestigt. So ist jederzeit gewährleistet, dass ein schwer beladener Kran stabil und sicher steht.
- Tragfähigkeit: max. 6.300 kg
- Hubhöhe: max. 5.100 mm
Wandschwenkkran: Diese Lastenkrane lassen sich über Konsolen an Stahlbetonwänden oder Stahlträgern befestigen. Wahlweise erhalten Sie bei uns auch Halteplatten, um das Gerät anschweissen zu können. Der Schwenkbereich von Wandschwenkkranen beträgt bis zu 180°. Der lange Lastenausleger von über 5 m garantiert Ihnen eine grosse Reichweite. Da sich der Handkran direkt am Träger montieren lässt, sind sie ideal für den Einsatz in niedrigen Hallen geeignet.
- Tragfähigkeit: max. 1000 kg
- Hubhöhe: max. 6000 mm
| Eigenschaften Schwenkkrane | Details |
|---|---|
| Ausstattung |
|
| Einsatzgebiet |
|
| Vorteile |
|
Wir führen ausserdem Säulenschwenkkrane, die als mobile Krane einsetzbar sind: Die fahrbaren Hebekrane versetzen Sie ohne zusätzlichen Aufwand an verschiedene Betriebsplätze. Dazu lassen sich die Hebekrane mit passendem Zubehör für Schwenkkrane zusätzlich mit einer Deichsel, einem Fahrwerk und Staplertaschen ausstatten, damit Sie sie mit einem Zuggerät wie einen Anhänger ziehen können. Einige der Modelle mit integriertem Gegengewicht lassen sich mit einem Stapler oder Brückenkran an eine andere Stelle abstellen.
7. Dreiböcke
Wird ein Kran für den mobilen Einsatz auch auf schwierigen Untergründen benötigt, sind unsere Dreiböcke ideal: Aufgrund ihres Aluminium-Gestells sind sie leicht zu transportieren und an der benötigten Arbeitsstelle schnell zu montieren. Besonders effektiv lassen sich Dreiböcke bei Kanal- oder Tunnelarbeiten anwenden: Das gespreizte, dreibeinige Stativ kann über Schachtöffnungen und Gräben aufgestellt werden. Auf diese Weise verkranen Sie das benötigte Material, Werkzeuge oder Maschinen sicher in die Tiefe. Bei den meisten Ausführungen sind die Standbeine teleskopartig zu verlängern und durch Gummiauflagen rutschfest. Alle Dreiböcke, die Sie bei Jungheinrich PROFISHOP kaufen, sind korrosions- und witterungsbeständig. Somit sind diese Lastenkrane unempfindlich gegen Schmutz und Spritzwasser sowie extreme Temperaturen.
- Tragfähigkeit: max. 1.000 kg
- Hubhöhe: max. 3.500 mm
| Eigenschaften Dreiböcke | Details |
|---|---|
| Ausstattung |
|
| Einsatzgebiet |
|
| Vorteile |
|
8. Zubehör für Lasten- und Hebekrane
Mit dem bei uns erhältlichen Zubehör erweitern Sie den Funktionsumfang Ihres Krans.
Lasttraversen
Lasttraversen für Hebekrane eignen sich ideal, um Schwer- oder Langlasten unter gleichmässiger Gewichtsverteilung an einen anderen Einsatzort zu transportieren. An den zwei bis vier Sicherheitshaken können Sie die Ladung schnell und problemlos einhängen. Sobald das Material an der Lasttraverse mit der Seilwinde des Krans angehoben wird, tariert es sich automatisch aus und kann sicher versetzt werden. Auch Big Bags lassen sich mittels einer 4-Punkt-Aufhängung zuverlässig verkranen. Alle unsere Lasttraversen sind aus beständigem und robustem Stahl oder Aluminium gefertigt. Optional erhalten Sie auch feuerverzinkte Ausführungen.
4-Punkt-Lasttraverse |
2-Punkt-Lasttraverse |
Krangabeln
Mit den bei uns erhältlichen, zweckmässigen Krangabeln lassen sich mit Hebekranen gelegentliche Umschlagsarbeiten optimal ausführen: Genormte Euro-Paletten nehmen Sie problemlos längs oder quer mit den Gabelzinken auf. Der manuelle oder automatische Gleichgewichtsausgleich sorgt zudem dafür, dass der Ladeschwerpunkt stets austariert ist und nichts herunterfallen kann.
Unsere hochwertigen Krangabeln sind aus Profil-Stahl konstruiert und sehr beständig. Daher sind diese Zubehörteile für Innen- und Aussenbereiche geeignet. Bei den meisten unserer Ausführungen lassen sich überdies die Gabelzinken zusammenschieben und fixieren. Auf diese Weise ist es möglich auch Güter wie Rollen, Spulen oder Kabeltrommeln leichtgängig zu verladen.
9. FAQ zu Lasten- und Hebekranen
Damit Sie hydraulische Hebekrane möglichst lange störungsfrei betreiben können, ist es wichtig das richtige Schmiermittel zur Wartung zu nutzen. Dementsprechend sollten Sie ein Hydrauliköl auswählen, das mit den konstruktiven Anforderungen des Krans übereinstimmt. Zudem muss der Schmierstoff für die Umgebungsbedingungen wie Einsatztemperatur und Systemdruck geeignet sein.
Hierfür sind Mehrbereichshydrauliköle optimal, da sie für Arbeiten zwischen –30 und 50 °C ausgelegt sind. Das hydraulische System bleibt durch diese Schmiermittel präzise steuerbar. Ausserdem ist das Hydrauliköl alterungsstabil, sodass Sie weniger häufig Wartungen an dem Lastenkran vornehmen müssen.
Gemäss Verordnung über die sichere Verwendung von Kranen (Kranverordnung) müssen Aufbau, Abbau oder Umbau eines mobilen Hebekrans von einer ausgebildeten Person durchgeführt werden. Diese Person hat dafür Sorge zu tragen, dass der Kran gemäss der Montageanleitung installiert wird. Zudem sind die ortsbedingten Gegebenheiten bezüglich der Tragfähigkeit des Untergrundes zu beachten.
In der Schweiz sollten Krane regelmässig nach den anerkannten Regeln der Technik überprüft werden. Die Prüfung auf den betriebssicheren Zustand muss von einer ausgebildeten Person – beispielsweise dem Arbeitgebenden – ausgeführt werden.
