- geeignet für Elektrotechnik, Industrie, Service, Instandhaltung, Fehlersuche
- für Isolations- und Niederohmmessungen an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren
- 4-stellig beleuchtete LCD-Anzeige (4000 Punkte) mit Bargraph
6 Arbeitstage

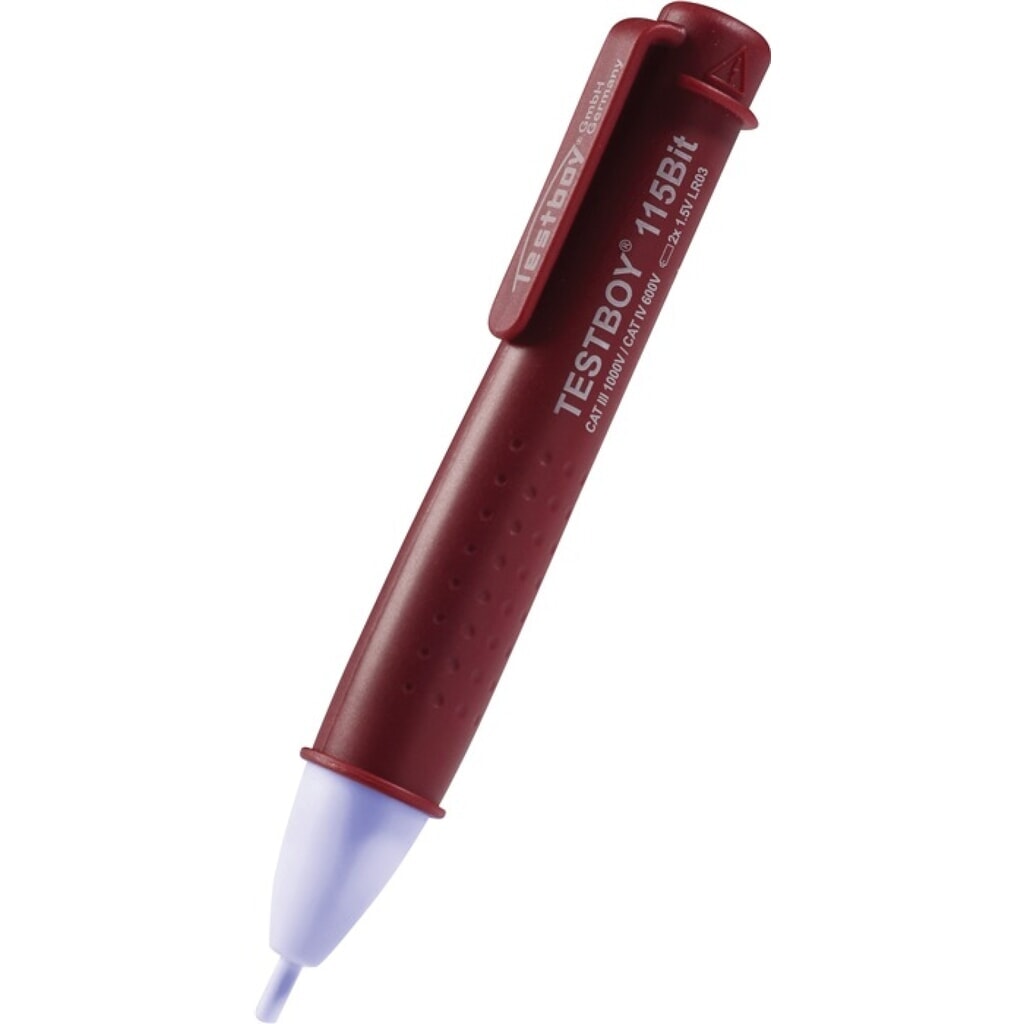

- berührungslos messend
- zum Feststellen von Wechselspannungen ohne Stromfluss, Auffinden von Kabelbrüchen, Überprüfung von Schaltern und Steckdosen, Erkennen von Phasenleitern in ein- und dreiphasigen Netzen
- Messbereich: 12 - 1000 V AC Norm: EN 61010 - 1:2010 Messkategorie: CAT IV 600 V Besonderheit : integrierte Bitaufnahme 6,3 mm (1/4 ") Lieferung mit je einem Schlitz (3,5 mm) und einen Kreuzschlitz Bit (PH 1)
6 Arbeitstage
- Erkennen von Wechselspannungen ohne Stromfluss
- Auffinden von Kabelbrüchen und defekten Sicherungen
- Überprüfung von defekten Schaltern, Steckdosen, Anschlussdosen, Transformatoren z.B. Niedervoltlichtsystemen und Lichterketten
6 Arbeitstage

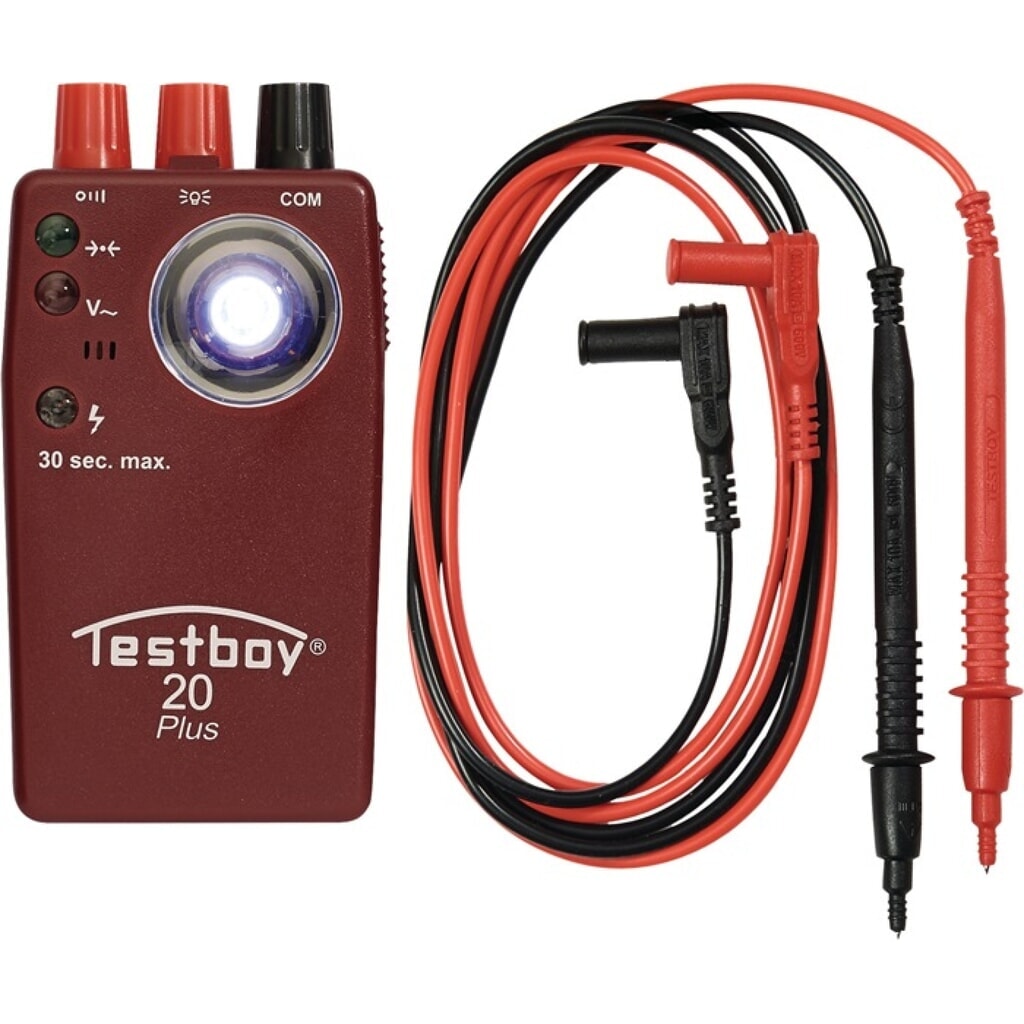

- mit Arbeitsleuchte
- zur Prüfung von hoch- und niederohmigen Widerständen
- Durchgangs- und Diodenprüfung über LED’s und Prüfsummer
6 Arbeitstage
- Sicherheitsmessleitungsset für alle handelsüblichen Digital-Multimeter
- Digital-Stromzangen-Multimeter und Isolationswiderstands-Messgeräte mit 4 mm Buchse
- Messkategorie: CAT III 1000 V
6 Arbeitstage
- Drehfeldprüfung in Drehstromnetzen: grün/rote LED-Prüfspitze für rechtes/linkes Drehfeld
- berührungslose, schnelle Phasenprüfung in Wechselstromnetzen
- Prüfung auf Phasengleichheit und Auffinden von Kabelbrüchen in isolierten und unter Spannung stehenden Leitungen
6 Arbeitstage
- geeignet für Elektrotechnik, Industrie (Sicherheitsprüfungen an elektrischen Anlagen bis 1000 V), Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Protokollierung, Photovoltaik
- multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäss DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)
- inkl. Prüfung von FI/ RCD-Schutzchalter Typ B/ B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen) Messungen: Niederohmwiderstand (200 mA mit Polaritätsumkehr), Durchgang (7 mA), Isolationswiderstand (50 V/ 100 V/ 250 V/ 500 V/ 1000 V)
6 Arbeitstage

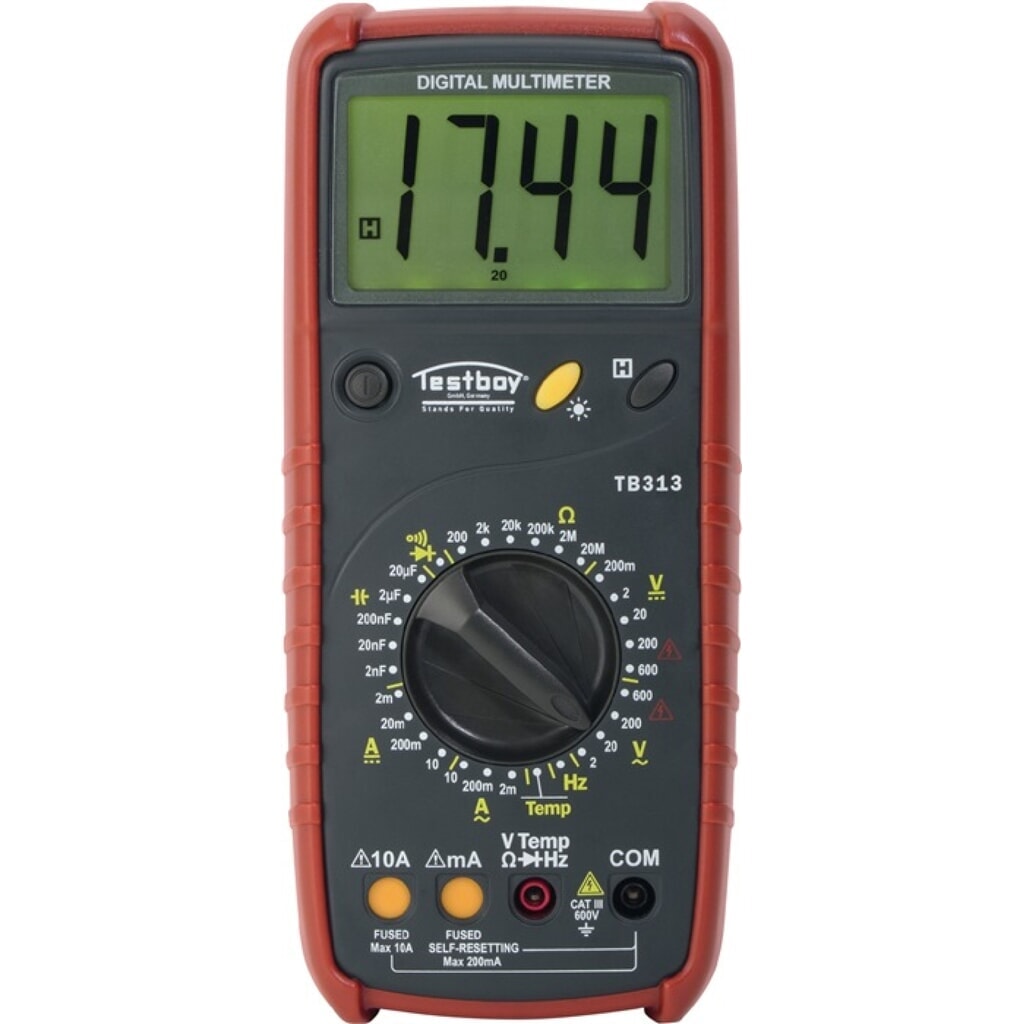

- mit 3½-stelliger LCD-Anzeige
- zum Messen von Spannung, Strom und Widerstand Messbereiche: Spannung AC/DC: 2 V...600 V / 1 mV Toleranz: ± (1,5 % +5 rdg) / ± (0,8 % + 3 rdg) Strom AC/DC: 200 mA, 10 A / 0.1, 10 mA Toleranz: ± (1,5 % + 5 rdg) Widerstand: 2 k...2 MOhm Stromversorgung: Batterie: 9 V IEC 6LR61 Normen: DIN VDE 0411, EN 61010, IEC 61010, CAT III / 600 V
- Breite: 72mm
6 Arbeitstage
- für sicherheitstechnische Prüfung von elektrischen Geräten/ Arbeitsmitteln, wie z. B. Elektrowerkzeuge, Motorgeräte, Leuchten, Verlängerungsleitungen, Haushaltsgeräte nach DIN VDE 0701/0702 DGUV Vorschrift 3
- einfache Bedienung über drei Tasten
- die komplette Prüfung ist innerhalb von 10 Sekunden netzunabhängig durchführbar
6 Arbeitstage
- Phasen- und Kabelbruchprüfer berührungslose, schnelle Phasenprüfung in Wechselstromnetzen
- Phasenprüfung an Steckdosen, Abzweigdosen, Schaltern, Leitungen und Lampen, usw.
- Prüfung isolierter Leitungen (Kabeltrommel, Lichterketten) auf Kabelbruch
6 Arbeitstage
- für einfache und rationelle sicherheitstechnische Prüfungen an elektrischen Anlagen nach Errichtung, Änderung oder als regelmässige Wiederholungsprüfung, gemäss DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) Messungen: Niederohmwiderstand (200 mA Prüfstrom)
- Isolationswiderstand (250 V/ 500 V/ 1000 V Prüfspannung)
- Leitungsimpedanz (L-N/ L) und Kurzschlussstrom (PSC)
6 Arbeitstage
- für alle handeslüblichen Digital-Multimeter, Digital-Stromzangen-Multimeter und Isolationswiderstands-Messgeräte mit 4 mm Buchse
- CAT IV 600 V/ CAT III 1000 V (mit Schutzkappen), CAT II 1000 V (ohne Schutzkappen)
- Länge: 1400mm
6 Arbeitstage

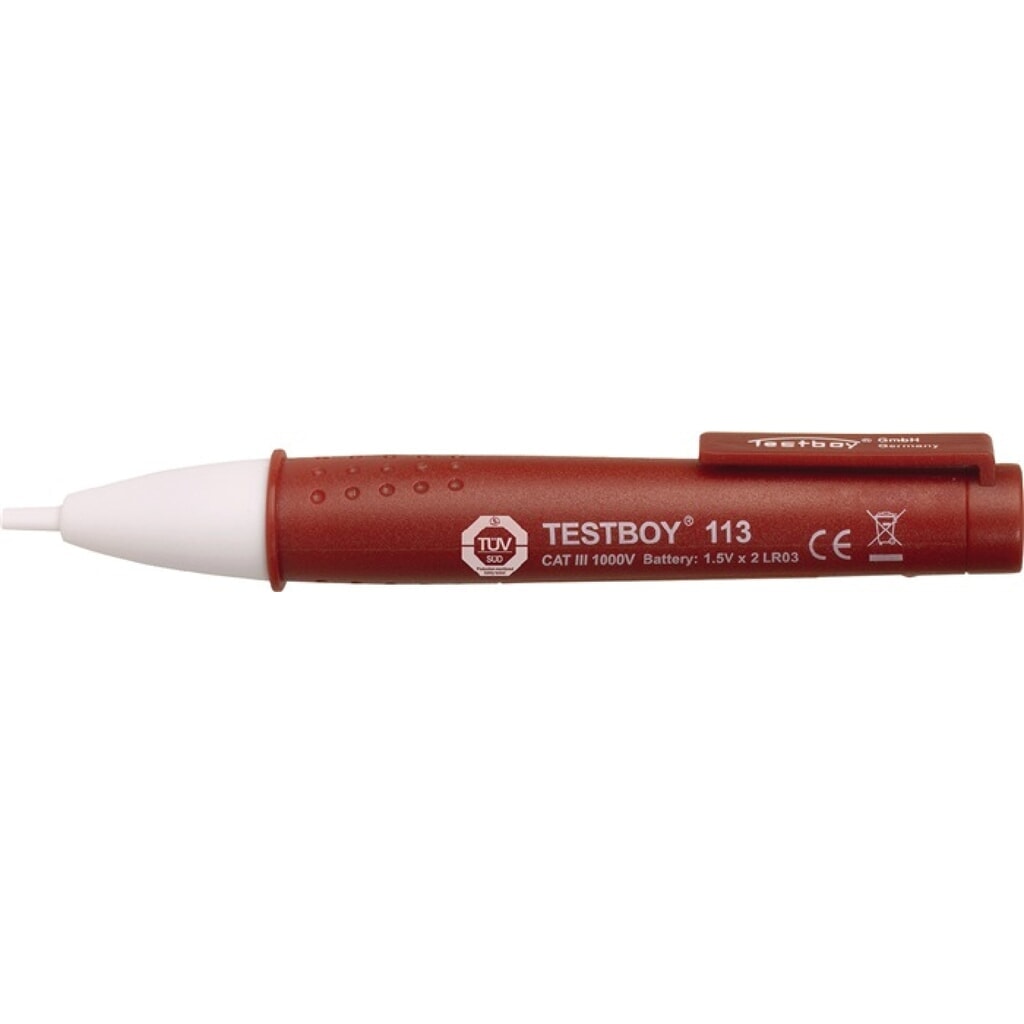

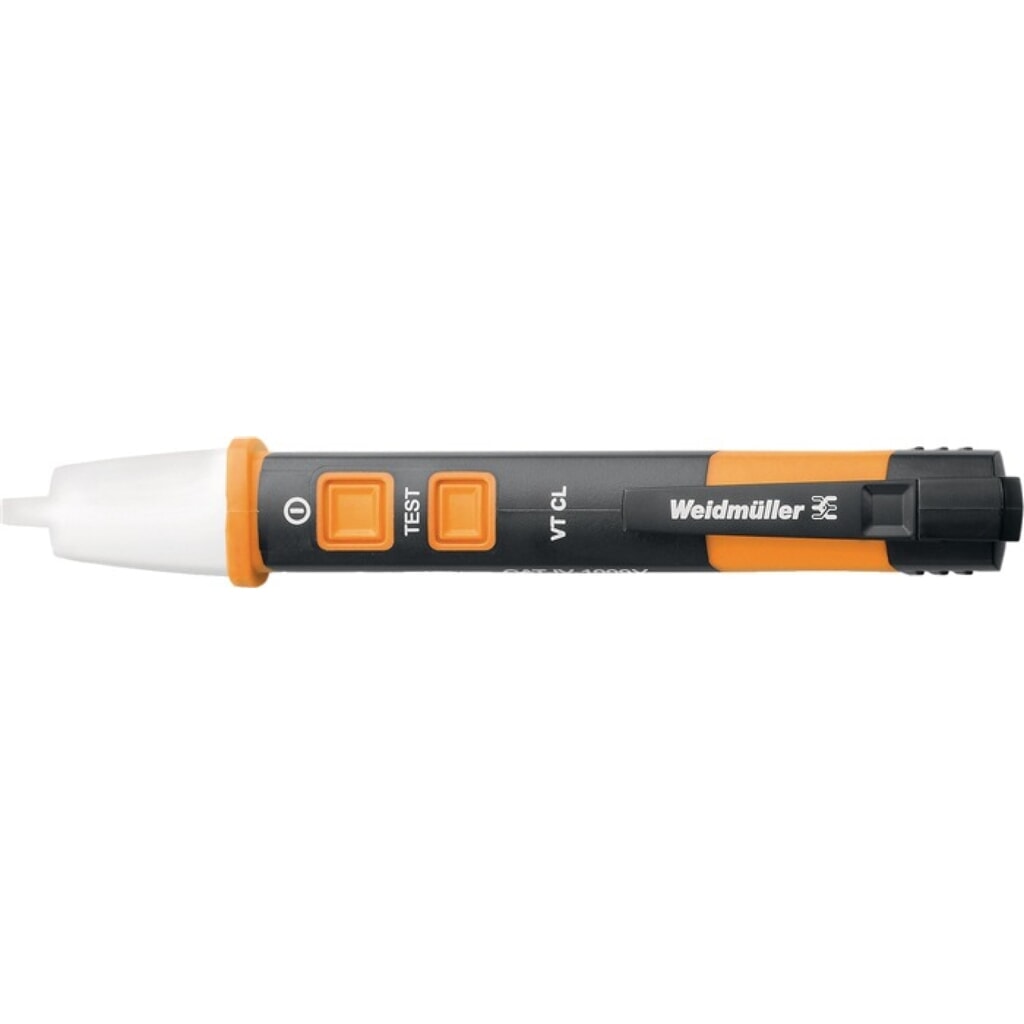

- berührungslos arbeitend
- zum Aufspüren von Kabelbrüchen und Erkennung von spannungsführenden Leitern und Feststellen von Wechselspannungen zwischen 90 und 1000 V AC
- Messkategorie CAT IV 1000 V
6 Arbeitstage

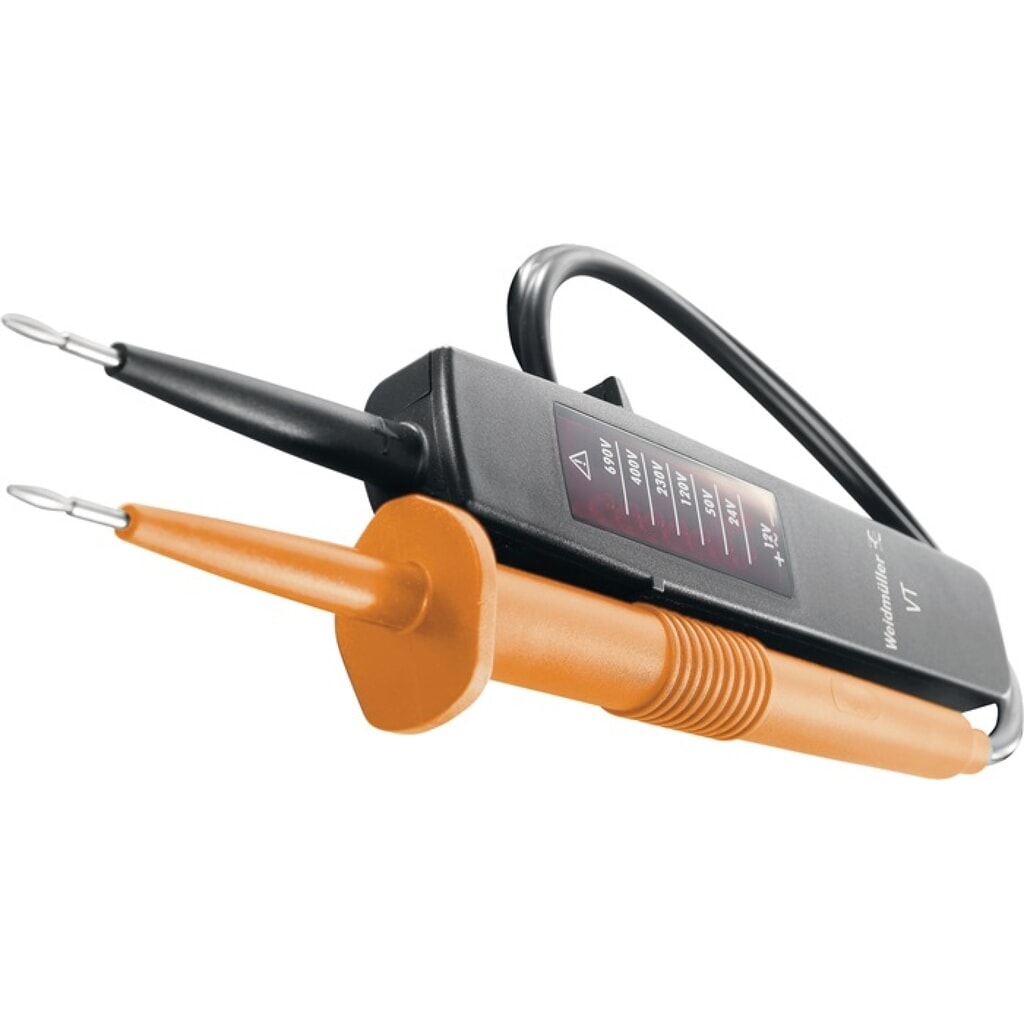

- PTC elektronisch geregelt
- zum Prüfen von Spannung im Messbereich von 12 V – 690 V AC/DC
- Messergebnis Anzeige über LED Technische Daten: Anzeige: LED Anzeigenbereich für Spannung: 12 V, 24 V, 50 V, 120 V, 230 V, 400 V, 690 V Polaritätsanzeige (+/-) Einhandprüfung Spannungs- u. Bereichserkennung: Automatisch Messkategorie: CAT IV 300 V, CAT III 600 V Stromversorgung: keine extra Batterie erforderlich Arbeitstemperatur: -15°C...+55°C Automatisch On / off Schutzklasse: IP64 Sicherheit nach: VDE0982 Teil 401, EN/IEC 61243-3:2015-08 Abmessungen: 190 x 55 x 21 mm
6 Arbeitstage
- beleuchtete 4-stellige LCD-Anzeige (4.200 Punkte)
- höchste Auflösung von 10 mA AC im 40 A Messbereich
- integrierter Voltsensor (NCV) signalisiert berührungslos Phasenspannungen und Kabelbrüche in Leitungen (optisch/akustisch)
6 Arbeitstage

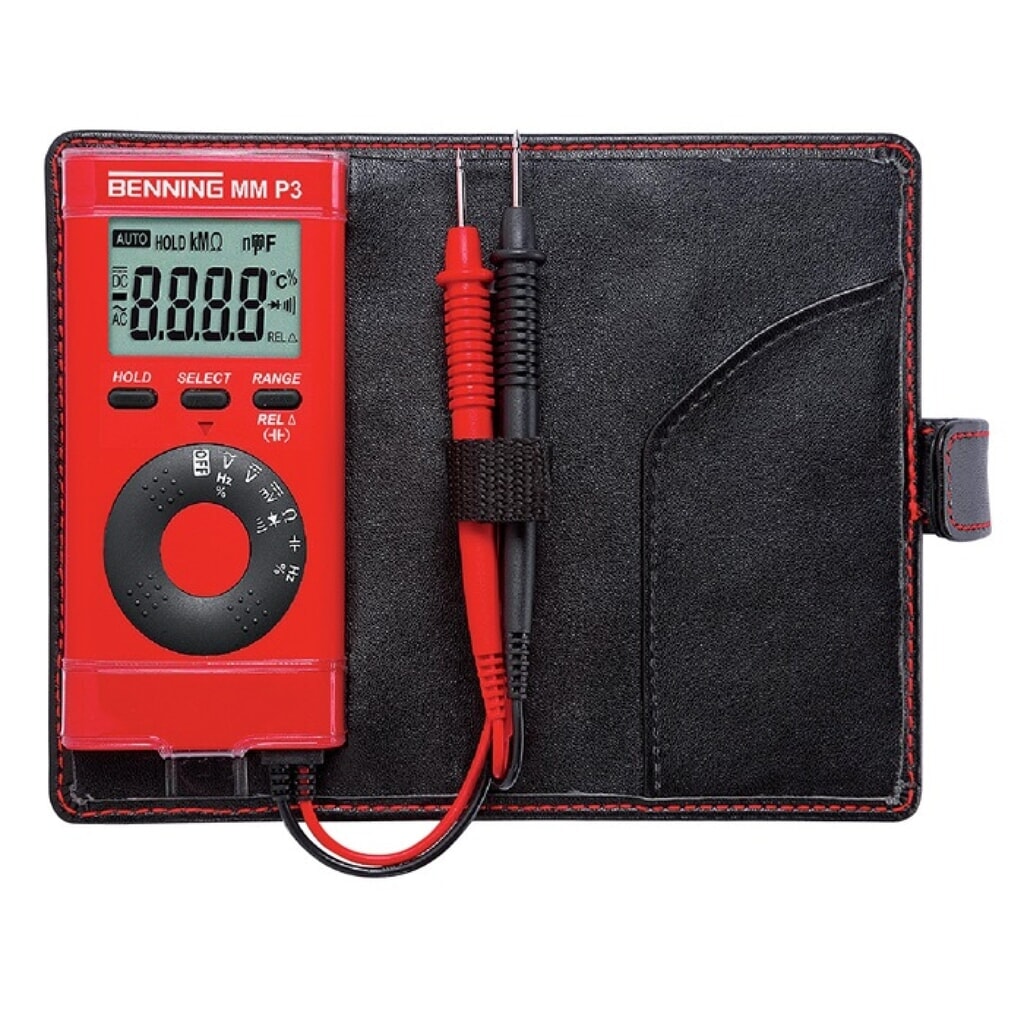

- im Taschenformat
- mit 3 1/2-stelligem LC-Display (4000 Punkte)
- integrierter Messwertspeicher
6 Arbeitstage
- Gleich- und Wechselspannung bis 600 V
- Gleich- und Wechselstrom bis 10 A
- Anwendungsfehler ausgeschlossen durch automatischen Messbereichschutz
6 Arbeitstage

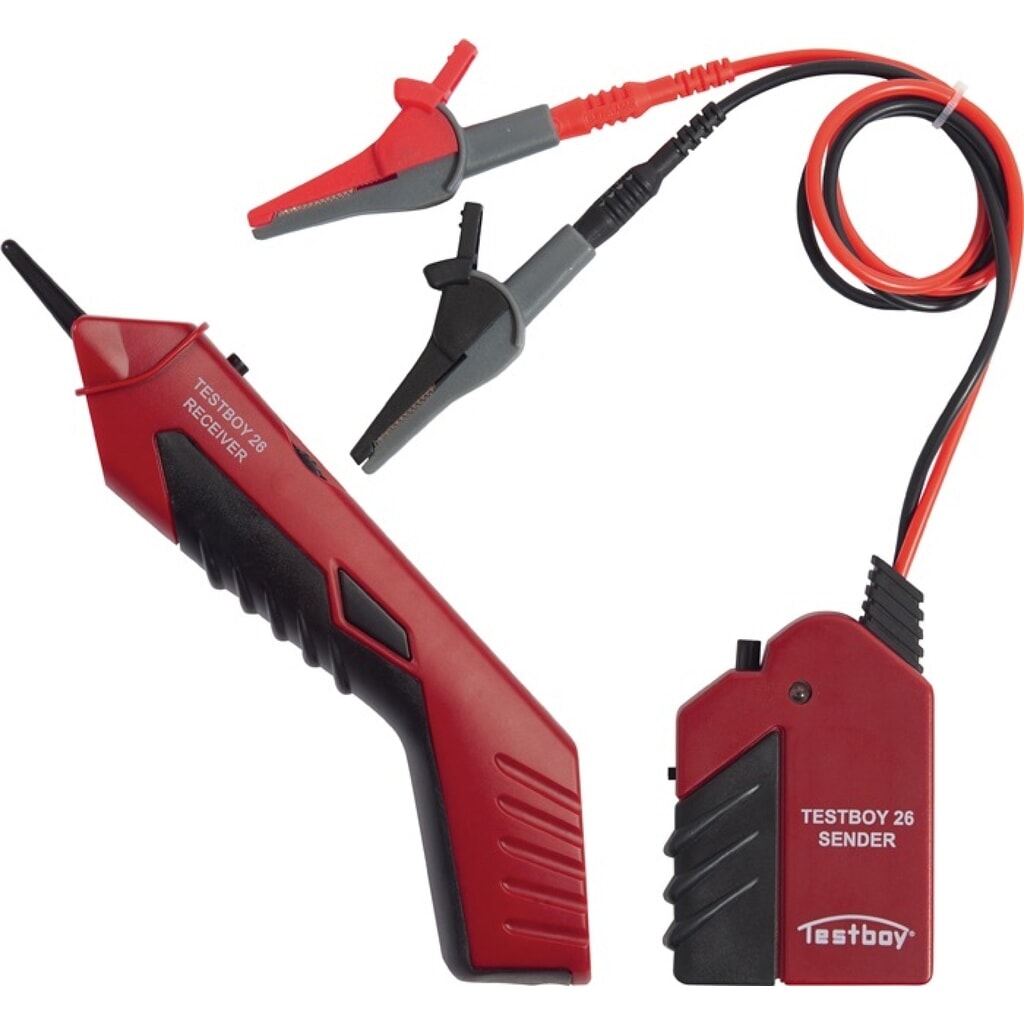

- mit LED-Taschenlampenfunktion
- Anzeige akustisch
- vereinfacht das Auffinden von Leitungen in der Wand und in Kabelkanälen sowie Zuordnung von Leitungspaaren und Adern
6 Arbeitstage
- mit beleuchteter 4-stelliger LCD-Anzeige (6000 Punkte)
- Mikroamperemessbereiche (400,0 µA DC/ 4000 µA DC)
- Durchgangsprüfung über rote LED und Summer
6 Arbeitstage
- mit beleuchteter 4-stelliger LCD-Anzeige (6000 Punkte) mit Bargraph
- Durchgangsprüfung über rote LED und Summer
- Diodenprüfung
6 Arbeitstage

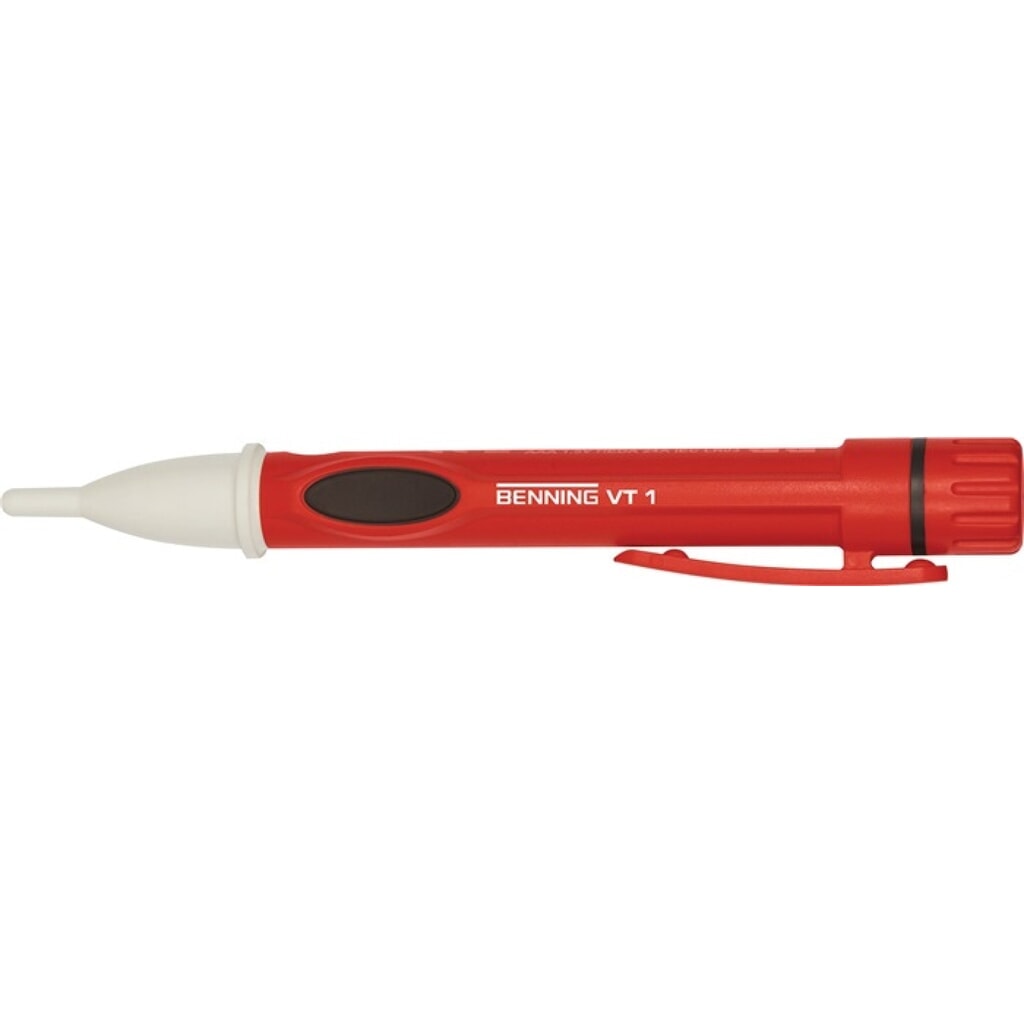

- erkennt dank des berührungslosen Spannungssensors Wechselspannung durch die Isolierung hindurch
- eingebauter Stromwarner warnt vor lebensbedrohlicher Spannung
- ermöglicht die einpolige Phasensuche
6 Arbeitstage
- 3¾-stellige LCD-Anzeige (4000 Punkte)
- Messbereich: Gleich- und Wechselstrom 10 mA - 200 A (zwei Messbereiche 40 A und 200 A)
- Data Hold
6 Arbeitstage
- mit Logging-Funktion und Bluetooth®-Schnittstelle 4-stellig beleuchtete LCD-Anzeige (9.999 Punkte) mit Bargraph
- erweiterter Strommessbereich über optionalen flexiblen AC-Stromzangenwandler BENNING CFlex 1, (optionales Zubehör - gehört nicht zum Lieferumfang) Wechselstrombereich 300,0 A/ 3000 A
- Datenlogger-Funktion LOG (9.999 Messwerte, Abtastrate: 1 s - 10 Min.)
6 Arbeitstage

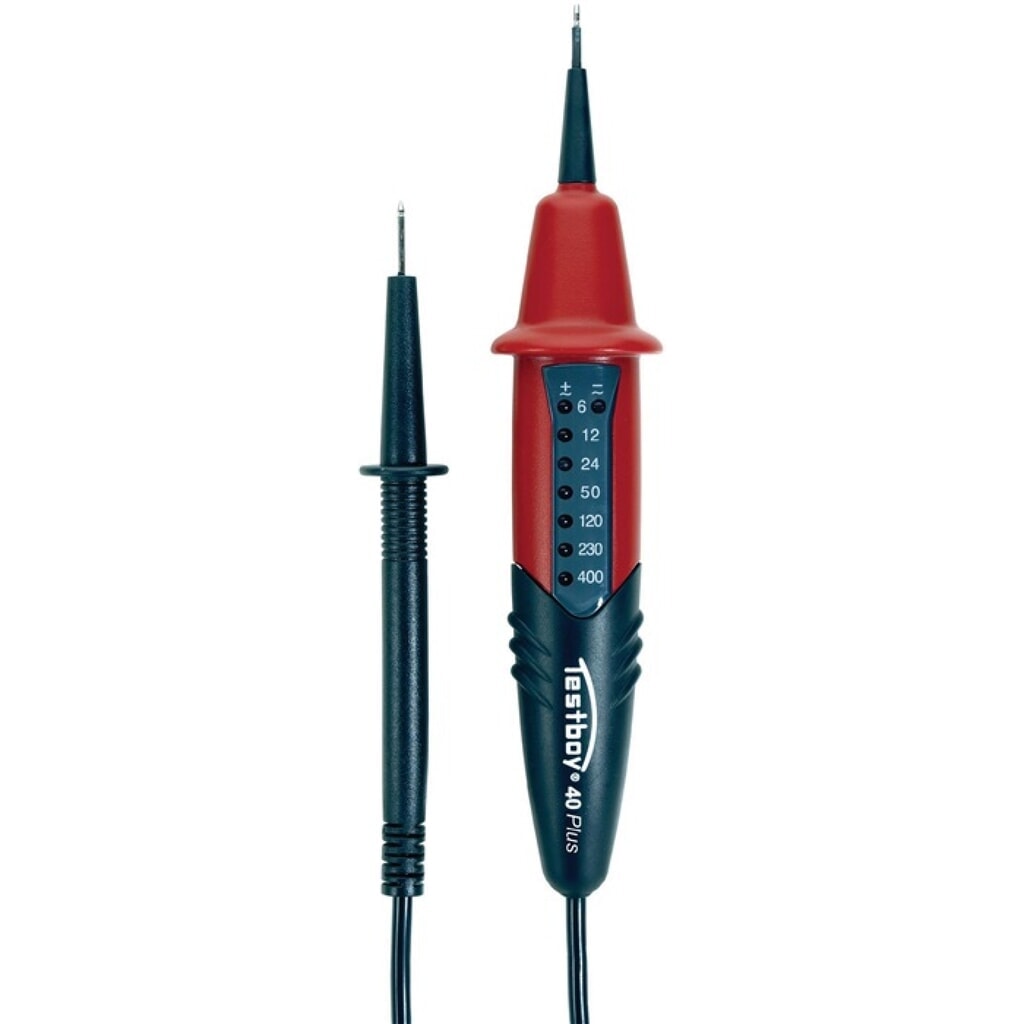

- Anzeige optisch, von Gleich- und Wechselspannungen 8 LEDs
- Phasensuche gegen den Schutzleiter
- Spannungsversorgung erfolgt über das Messobjekt
6 Arbeitstage
So finden Sie die passenden Messgeräte
Ob zum Aufspüren von Kabelbrüchen, zur Spannungsprüfung von Leitungen und Elektrogeräten oder zur Stromstärkenprüfung: Industrielle Messgeräte sind fester Bestandteil des Elektronikerwerkzeugs. Die hochwertigen Geräte aus unserem Sortiment sind geeicht, entsprechen den jeweils geltenden Normen und gewährleisten so zuverlässige Prüfergebnisse und sicheres Arbeiten an stromführenden Leitungen und Anlagen.
1. Auswahl nach Messkategorie
Bei der Arbeit an stromführenden Geräten, Leitungen und Anlagen hat der Arbeitsschutz allerhöchste Priorität. Bevor Sie ein Mess- oder Prüfgerät für bestimmte Messvorhaben auswählen, sollten Sie daher sicherstellen, dass das Produkt mit der passenden Messkategorie ausgezeichnet ist. Diese gibt jeweils an, für welche Messungen das Gerät sicher angewendet werden kann. Nach EN 61010-1 werden dabei vier Messkategorien unterschieden:
- CAT I: für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind (z. B. geschützte Elektronikvorrichtungen, an denen keine hohen Spannungen entstehen können, Elektronik)
- CAT II: zum Messen von einphasigen Lasten, d. h. Stromkreise, die direkt mit dem Niederspannungsnetz verbunden sind (z. B. elektronische Haushalts- oder Kleingeräte, die in die Steckdose eingesteckt werden)
- CAT III: für Messungen in der Gebäudeinstallation (z. B. Steckdosen, Schalter, Verteiler, Verkabelung)
- CAT IV: für Messungen an der Quelle der Niederspannungsinstallation (z. B. am Zähler oder Hauptanschluss, an primären Überstromschutzgeräten)
Bitte beachten Sie: Zusätzlich zur Messkategorie wird in den jeweiligen Produktinformationen zu unseren Messgeräten der Bereich der Arbeitsspannung (Nennspannung gegen Erde) angegeben.
2. Spannungs- und Durchgangsprüfung
Eine der wichtigsten Prüfungen im Bereich der Elektrotechnik und Elektronik ist die auf Spannungsfreiheit vor jedem Arbeitsschritt. Hierfür bieten unsere Spannungs- und Durchgangsprüfer praktische Funktionen: Mit ihnen prüfen Sie je nach Ausführung und Modell elektrische Leitungen auf Kabelbrüche oder auf Spannungsführung sowie die Phasen von Wechsel- und Drehstromnetzen:
| Messgeräte zur Spannungs- und Durchgangsprüfung | Eigenschaften und Funktionen (modellabhängig) |
|---|---|
|
Phasen- und Spannungsprüfer
|
|
|
Durchgangsprüfer mit Spannungsprüfungsfunktion
|
|
|
Leitungssucher
|
|
3. Prüfen von stromführenden Leitungen
Ist das Messen der Stromstärke nicht möglich, weil der Stromkreis nicht unterbrochen bzw. aufgetrennt werden kann (z. B. bei Messungen an einer laufenden Maschine oder Anlage), muss die Stromstärke indirekt gemessen werden. Das erledigen Sie mit den bei uns erhältlichen Strommesszangen. Die Geräte verfügen über folgende Eigenschaften:
- zum Erkennen von Kabelbrüchen und defekten Isolationen oder Isolationsfehlern geeignet
- auch Messungen von Einschaltströmen (Peakströme) möglich
- je nach Modell für unterschiedliche Messkategorien, Messbereiche und Messbereichsauflösungen verfügbar
- Modelle mit zusätzlichen Features wie Logging- und Speicherfunktion sowie Bluetooth-Schnittstelle zur Datenübertragung erhältlich
4. Universelle Prüfarbeiten
Zum Prüfen von elektrischen Anlagen oder Geräten kommen Multimeter und Gerätetester zum Einsatz:
Multimeter
Multimeter messen Spannung, Strom und Widerstände in sowohl Wechsel- als auch Gleichstromkreisen. Unsere digitalen Multimeter sind dazu bereits mit einem Durchgangsprüfer ausgestattet, sodass ein separates Durchgangsprüfgerät sowie eine Strommesszange überflüssig sind. Die Multimeter bei Jungheinrich PROFISHOP sind für unterschiedliche Messkategorien (CAT), sowie für verschiedene Messbereiche erhältlich. Zusätzlich verfügen die Messgeräte über folgende Ausstattungsmerkmale:
- LCD-Anzeige
- automatische Abschaltung
- Modelle mit Zusatzfunktionen wie Temperaturmessung, automatische AC/DC-Spannungserkennung, Data-Hold-Funktion zum Speichern des zuletzt gemessenen Wertes
Gerätetester
Müssen Sicherheits- und Funktionsprüfungen an elektrischen Geräten oder Anlagen durchgeführt werden, sind dazu Gerätetester erforderlich, die die entsprechenden Prüfnormen erfüllen. Bei Jungheinrich PROFISHOP finden Sie Gerätetester, die für folgende Anwendungsbereiche geeignet sind:
- Prüfen von Geräten im Medizinbereich (DIN VDE 0701, DIN VDE 0702 und DIN VDE 0751)
- Prüfen von Anlagen nach deren Errichten und zu deren Wiederholungsprüfungen (DIN VDE 0701 und DIN VDE 0702)
