Tables élévatrices à ciseaux : dispositifs de levage dans l'entrepôt

Les tables élévatrices à ciseaux vous permettent de soulever des marchandises palettisées ou isolées à une hauteur de travail ergonomique ou vers des surfaces de stockage plus élevées. En fonction du modèle et de la fonction, les appareils peuvent également être intégrés dans des processus automatisés. Consultez notre guide d'achat pour choisir le produit adapté à vos besoins.

Table des matières

Tables élévatrices à ciseaux : un outil polyvalent pour l'entreprise
Comment choisir la table élévatrice à ciseaux adaptée à vos besoins ?
Tables élévatrices à ciseaux favorisant le travail ergonomique
FAQ Les tables élévatrices à ciseaux

1. Tables élévatrices à ciseaux : un outil polyvalent pour l'entreprise

Les tables élévatrices fixes à ciseaux que nous proposons vous permettent de lever ou d'abaisser des charges sur ou dans différents supports de charge, comme des palettes, des conteneurs grande capacité ou des caisses-palettes, à des hauteurs de travail ergonomiques ou jusqu'à des hauteurs de 2 700 mm (selon le modèle). Pour ce faire, la plate-forme de la table élévatrice est montée sur au moins deux supports disposés en ciseaux qui peuvent être vissés sur le sol ou installés dans des fosses. Les tables élévatrices à ciseaux existent en différents types de construction adaptés à des domaines d'application spécifiques et peuvent être complétées par des accessoires pour tables élévatrices à ciseaux. Les tables élévatrices à ciseaux polyvalentes sont équipées d’un système de levage électrique ou à air comprimé, selon le modèle. Voici un aperçu des possibilités d'utilisation de nos tables élévatrices à ciseaux :

Domaine d'application / tâches	Détails
Travail ergonomique	La plate-forme peut être relevée à une hauteur de travail individuelle, ce qui permet d'économiser des efforts Les travaux de préparation des commandes peuvent être effectués en ménageant le dos
Utilisation comme établi ou table de travail	La plate-forme stable permet par exemple d'effectuer des travaux de montage ou d'emballage Utilisable comme poste de travail assis ou debout grâce à la hauteur de travail ergonomique réglable
Utilisation comme monte-charge	La plate-forme est soulevée ou abaissée verticalement par le biais du bâti à ciseaux bas, simples ou doubles Pour le chargement et le déchargement de rayonnages, pour lignes de production ou une mise à disposition ergonomique de matériel sur les établis Plage de levage possible jusqu'à 2700 mm
Substitut de niveleurs de quai et de rampes d'accès	À charger ou à pratiquer avec un transpalette ou un gerbeur Selon le modèle, pour un chargement sans obstacle grâce à une cale d'accès, un montage en fosse ou avec une plate-forme en U ou en E pour faciliter l'entrée d'un transpalette
Intégration dans les processus automatisés	Comme interface entre différentes unités d'emballage ou des convoyeurs automatisés, par exemple

2. Comment choisir la table élévatrice à ciseaux adaptée à vos besoins ?

Nous proposons un grand choix de tables élévatrices à ciseaux qui se distinguent notamment par leur plage de levage, leur capacité de charge et d'autres paramètres. Pour que vous puissiez trouver la table élévatrice adaptée à vos besoins, il convient de tenir compte de quelques critères de sélection fondamentaux :

Quelle charge la table élévatrice à ciseaux doit-elle pouvoir supporter ?
Quelle est la hauteur de levage ou la plage de levage nécessaire pour vos activités ?
Quelles sont les dimensions des marchandises, quelle est la taille de la plate-forme qui convient ?
Où la table élévatrice à ciseaux doit-elle être installée (à l'intérieur ou à l'extérieur) ?
De quelle façon la table élévatrice à ciseaux sera-t-elle chargée ?
Quel est le système de levage devant équiper la table élévatrice ?
Des caractéristiques de sécurité spécifiques sont-elles souhaitées ?

Vers la table des matières

Capacité de charge

Pour lever et abaisser les marchandises de manière sûre et stable sur les tables élévatrices à ciseaux, les appareils doivent être chargés exclusivement avec la charge maximale indiquée. Pour choisir une table élévatrice à ciseaux appropriée, il convient donc de se baser sur les charges maximales survenant dans le cadre de votre activité. Les tables élévatrices fixes à ciseaux de notre assortiment offrent, selon le modèle, une capacité de charge allant jusqu'à 3 000 kg et sont donc idéales pour le transport vertical de charges lourdes.

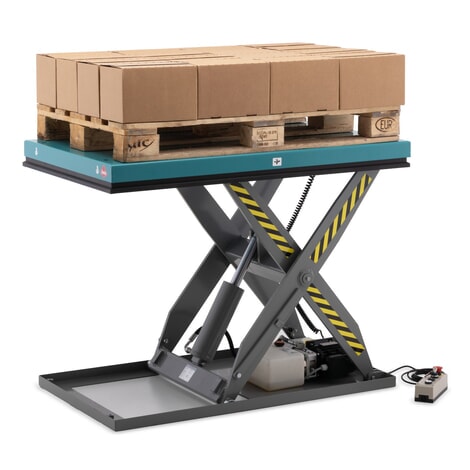

Table élévatrice à ciseaux Ameise® SLT 0.5/1.0/3.0 à ciseaux simple, électrique

Lors du choix d'une table élévatrice à ciseaux avec une capacité de charge adaptée, il est important de connaître la répartition du poids sur la plate-forme. Exemple : une table élévatrice à ciseaux d'une capacité de 1 000 kg peut ne pas être suffisante pour une charge de 1 000 kg si la charge n'est pas uniformément répartie sur la plate-forme. Cela s'explique par l'interaction entre la force et le bras de levier. En effet, selon l'endroit où se trouve la charge sur la plate-forme, les ciseaux de l'appareil sont soumis à des contraintes différentes. Afin d'éviter les dommages, la norme SN EN 1570-1 prescrit à ce sujet :

Si l'ensemble de la plate-forme est chargé de manière uniforme, la capacité de charge indiquée par le fabricant est suffisante. Pour une charge maximale de 1 000 kg, une table élévatrice à ciseaux d'une capacité de charge de 1 000 kg est donc le choix approprié.
Si la charge se trouve que sur une moitié de la longueur de la plate-forme, la table élévatrice à ciseaux doit encore pouvoir supporter au moins la moitié du poids de la charge. Ainsi, si la table élévatrice à ciseaux dispose d'une capacité de charge de 1 000 kg, seul un poids de charge de 500 kg maximum peut être chargé sur la moitié de la longueur de la plate-forme. Inversement, si une charge de 1 000 kg doit être chargée sur la moitié de la longueur de la plate-forme, il faut choisir un modèle d'une capacité de charge de 2 000 kg.
Si la charge n'est chargée que sur la moitié de la largeur de la plate-forme, la table élévatrice à ciseaux doit encore pouvoir supporter au moins un tiers du poids de la charge. Si l'appareil dispose d'une capacité de charge de 1 000 kg, la moitié de la largeur de la plate-forme ne peut donc accueillir qu'une charge maximale de 330 kg. Inversement, si des charges de 1 000 kg doivent être régulièrement chargées sur la moitié de la largeur de la plate-forme, un modèle avec une capacité de charge de 3 000 kg est le bon choix, plutôt qu'une capacité de charge de 1 000 kg.

Hauteur de levage

L'adaptation d'une table élévatrice à votre activité dépend non seulement de sa capacité de charge, mais aussi de sa hauteur de levage. Celle-ci peut varier en fonction du type de châssis à ciseaux ou de la longueur des ciseaux. Jungheinrich PROFISHOP propose des tables élévatrices à ciseaux avec les types de ciseaux suivants :

Types de ciseaux	Plages de levage
Ciseaux bas	80 à 840 mm
Ciseaux inclinables	190 à 850 mm
Ciseaux simples	150 à 1 880 mm
Doubles ciseaux	280 à 2 700 mm

Vers la table des matières

Lieu d'implantation

Les tables élévatrices à ciseaux que nous proposons sont conçues pour être utilisées en intérieur, dans des contextes secs. Toutefois, certains modèles permettent également une utilisation en intérieur humide ou corrosif, ou en extérieur, exposé aux intempéries. Des accessoires comme des soufflets pour positionneurs de palettes peuvent être installés ultérieurement et offrent une protection efficace contre la saleté et l'humidité lorsque les appareils sont temporairement utilisés dans des zones intérieures ou extérieures humides.

Les tables élévatrices à ciseaux sont conçues pour une utilisation stationnaire. Elles peuvent être montées de manière fixe sur le sol ou encastrées dans des fosses. Certains modèles peuvent également être soulevés et déplacés à l'aide d'anneaux de levage ou d'entrées de fourche pour chariots élévateurs.

Chargement

Le chargement ou le déchargement de marchandises sur les tables élévatrices à ciseaux s'effectue généralement à l'aide d'engins de manutention tels que des transpalettes, des gerbeurs ou des chariots élévateurs. Selon le poids de la charge, les conditions locales et l'utilisation de la table élévatrice à ciseaux, les options suivantes sont alors envisageables :

Enfourchement direct par chariot élévateur ou transpalette : dans ce cas, les fourches des chariots de manutention sont directement introduites dans l'évidement en forme de U de la plate-forme de la table élévatrice à ciseaux. Le support de charge peut ensuite être abaissé et déposé confortablement et en toute sécurité sur la plate-forme.
Chargement ou déchargement par rampe d'accès : ce type de table élévatrice à ciseaux a une plate-forme fermée qui empêche un enfourchement direct par les transpalettes ou les chariots élévateurs. Il est possible, en revanche, au moyen d'une rampe d'accès stable de s'approcher de la plate-forme et d'y retirer ou d'y déposer des marchandises.
Chargement ou déchargement avec des chariots élévateurs à voie large : sur les chariots élévateurs à voie large, l'écartement des fourches est plus important que sur les modèles standards. Nos tables élévatrices à ciseaux équipées de plates-formes dont la largeur n'excède pas 800 mm permettent aux fourches des chariots à voie large de s'insérer facilement à gauche et à droite de la table et de déposer ou de prélever les marchandises palettisées directement sur la plate-forme.
Installation en fosse : Afin d'atteindre les plates-formes sans obstacle avec des chariots de manutention, beaucoup de nos tables élévatrices à ciseaux sont adaptées à une installation en fosse. De cette manière, le sol et la plate-forme sont à niveau et cette dernière peut être chargée et déchargée avec un chariot élévateur.

Fonction de levage

Nos tables élévatrices à ciseaux offrent deux fonctions de levage différentes en fonction du modèle :

Fonction de levage	Fonctionnement et détails d'équipement	Avantages	Inconvénients
Entraînement pneumatique (air comprimé)	Un système fermé d'air comprimé soulève et abaisse la plate-forme Ajustement de la hauteur par une soupape de vidange Existe avec hauteur de plate-forme auto-nivelante (en fonction du poids) Peut supporter des charges jusqu'à 2 000 kg	Pas besoin de courant pour l'utilisation Peu d'entretien, car aucun ressort n'est installé Capacité de levage et d'abaissement rapide	Perte de hauteur possible en cas de longue durée d'immobilisation L'air comprimé doit être rechargé régulièrement
Entraînement électro-hydraulique	Le levage hydraulique est actionné par une unité de commande électronique La hauteur de levage souhaitée est réglée au préalable Existe avec batterie gel rechargeable ou raccordement électrique Capacité de charge jusqu'à 3 000 kg	Possibilité de soulever et d'abaisser lentement et avec précision sous charge Utilisation demande un effort minimal Idéal pour les charges lourdes Protection fiable contre les surcharges	Entretien relativement important (changement d'huile hydraulique, temps de charge de la batterie) Nécessité d'utiliser des huiles spécialement adaptées au secteur alimentaire

Vers la table des matières

Des dispositifs de sécurité pour travailler en toute sécurité

Les tables élévatrices à ciseaux de notre gamme sont dotées des caractéristiques de sécurité suivantes, en fonction de l'utilisation et des exigences individuelles :

Équipement de sécurité	Caractéristiques
Interrupteur homme mort	Le mouvement de levage ou d'abaissement n'a lieu que si l'interrupteur correspondant de l'élément de commande est actionné en permanence.
Arrêt d'urgence	L'interrupteur est placé sur l'unité de commande : une fois actionné, tous les mouvements sont immédiatement interrompus ainsi que, le cas échéant, l'alimentation électrique.
Barre de contact de sécurité	La barre se trouve sur la face inférieure de la plate-forme et se déclenche au contact si l'espace prescrit pour les pieds n'est pas respecté. En cas de déclenchement, le mouvement de levage ou d'abaissement est immédiatement stoppé.
Tôle larmée	Les surfaces profilées en aluminium apportent un revêtement antidérapant aux plates-formes sur lesquelles des charges inégalement réparties ou dynamiques sont déplacées.
Dispositif d'arrêt de chute	En cas de défaillance de la chaîne cinématique, un vérin hydraulique d'arrêt retient la plate-forme de charge soulevée.
Soupape de surpression pour entraînement de levage pneumatique et hydraulique	Une surpression est automatiquement évacuée via la soupape : cela permet d'éviter les dommages ou les fuites au niveau des vis de réglage, des conduites ou des tuyaux.
Protection thermique pour les systèmes d'entraînement électriques	La protection anti-surchauffe des systèmes électriques évite les courts-circuits ou l'inflammation des câbles.
Interrupteur à clé	Les fonctions d'une table élévatrice à ciseaux avec interrupteur à clé ne peuvent être actionnées que par l'introduction d'une clé. Ainsi, l'appareil ne peut être mis en service que par le personnel autorisé.

3. Tables élévatrices à ciseaux favorisant le travail ergonomique

Les tables élévatrices à ciseaux de notre gamme répondent à toutes les normes de sécurité exigées et sont testées et certifiées selon la norme SN EN 1570. Les tables élévatrices sont exclusivement fabriquées avec soin à partir de matériaux de haute qualité, tels que l'acier profilé thermo-poudré ou l’acier massif de construction ou d'outillage (ST52 ou ST37). Les tables élévatrices à ciseaux proposées sont des outils de travail fiables et sûrs à longue durée de vie.

Tables élévatrices plates à ciseaux

Table élévatrice plate à ciseaux FLEXLIFT, en forme de E

Nous proposons des tables élévatrices plates à ciseaux avec une plate-forme de charge fermée, en forme de U ou en forme de E. Les chariots élévateurs ou les transpalettes avec supports de charge peuvent ainsi entrer directement dans les évidements et charger ou décharger la plate-forme. Grâce à leur faible hauteur de levage, ces appareils peuvent être utilisés idéalement comme tables de travail ou établis à une hauteur de travail ergonomique. Aperçu des caractéristiques de nos tables élévatrices plates à ciseaux :

Paramètres	Détails
Application	Idéale comme table de travail fixe
Caractéristiques de l'équipement	Panneau de commande séparé Barre de contact hydraulique de protection des pieds Nombreux coloris disponibles
Capacité de charge	Entre 600 et 1 500 kg
Plage de levage	80 à 840 mm
Cycles de levage maximum	20/h
Vitesse de levage	42 mm/s maxi
Vitesse d'abaissement	84 mm/s maxi
Type de ciseaux	Ciseaux simples
Type d'entraînement	Électro-hydraulique

Tables élévatrices plates à ciseaux

Vers la table des matières

Tables élévatrices à ciseaux simples

Table élévatrice à ciseaux EdmoLift® Série T

Les tables élévatrices à ciseaux simples de notre assortiment sont équipées d'une plate-forme de charge fermée en tôle d'acier lisse. La hauteur de la plate-forme est réglable en continu. Pour une sécurité de travail maximale, les positions de levage supérieure et inférieure peuvent être bloquées mécaniquement. Pour que seules les personnes autorisées puissent utiliser la table élévatrice à ciseaux simple, certains modèles existent également avec un interrupteur à clé.

Paramètres	Détails
Application	Utilisable comme table de travail fixe, élévateur de marchandises ou de matériel
Caractéristiques de l'équipement	Fiche CEE et câble de raccordement jusqu'à 3 m de long inclus
Capacité de charge	Entre 500 à 3 000 kg
Plage de levage	150 à 1 880 mm
Cycles de levage maximum	20/h
Vitesse de levage	69 mm/s
Vitesse d’abaissement	150 mm/s
Type de ciseaux	Ciseaux simples
Type d’entraînement	Électro-hydraulique

Tables élévatrices à doubles ciseaux

Table élévatrice à double ciseaux ERGO-LIFT

Les tables élévatrices à doubles ciseaux proposées chez Jungheinrich PROFISHOP sont robustes et équipées d'une plate-forme fermée, résistante aux chocs et aux rayures. Grâce aux doubles ciseaux, ces tables élévatrices à ciseaux permettent de soulever des charges à des hauteurs allant jusqu'à 2 700 mm. Le système hydraulique autolubrifiant en fait des appareils à très faible entretien destinés au transport vertical stationnaire de charges.

Tables élévatrices à ciseaux doubles

Paramètres	Détails
Application	Convient aux travaux intensifs de levage et de chargement dans l'industrie et le bâtiment
Caractéristiques de l’équipement	Fabriqué en acier profilé revêtu par poudre Avec une unité de commande électronique plug-and-play
Capacité de charge	Entre 200 et 3 000 kg
Plage de levage	280 bis 700 mm
Cycles de levage maximum	15/h
Vitesse de levage	98 mm/s
Vitesse d’abaissement	150 mm/s
Type de ciseaux	Doubles ciseaux
Type d’entraînement	Électro-hydraulique

Plates-formes élévatrices inclinables

Table élévatrice à ciseaux EdmoLift® avec fonction d'inclinaison

Les tables élévatrices inclinables sont une combinaison polyvalente d'une table élévatrice à ciseaux et d'un dispositif d'inclinaison : cet appareil permet de soulever des charges jusqu'à une hauteur de 850 mm et d'incliner ensuite la plate-forme à un angle compris entre 0° et 40° : l'accès aux marchandises chargées peut se faire plus facilement et de manière plus ergonomique. La faible hauteur de construction fait des tables élévatrices inclinables des outils idéaux pour le chargement et le déchargement de trains logistiques. Aperçu des caractéristiques de nos tables élévatrices inclinables :

Paramètres	Détails
Application	Optimal pour le chargement et le déchargement de chariots de transport et de trains logistiques Pour faciliter le prélèvement de composants sur les chaînes de production
Caractéristiques de l’équipement	Faible encombrement grâce à une conception compacte (largeur de 550 mm) Entraînement installé sous la plate-forme
Capacité de charge	Jusqu’à 750 kg
Plage de levage	Entre 6 et 850 mm
Vitesse de levage	43 s
Type de ciseaux	Ciseaux simples
Type d’entraînement	Électro-hydraulique

Vers la table des matières

Positionneur pour palettes

Positionneur de palettes à ciseaux pneumatiques avec plateforme rotative

Notre positionneur de palettes est équipé d'une plateforme de charge ronde, pivotant à 360° et dotée d'un système de compensation de niveau automatique. La hauteur s'adapte ainsi automatiquement au poids des charges, mais peut aussi être corrigée manuellement via le système pneumatique. Cela permet de travailler à une hauteur ergonomique. Le positionneur de palettes proposé peut être utilisé individuellement pour aligner des palettes ou être intégré dans des systèmes de convoyage automatisés.

Paramètres	Détails
Application	Pour aligner les palettes à une hauteur de travail ergonomique Idéal en combinaison avec des convoyeurs automatisés dans les services d'expédition ou les chaînes de production
Caractéristiques de l’équipement	Système à air comprimé avec suspension pneumatique étanche Mécanique nécessitant peu d'entretien Roulements à billes robustes Grande plate-forme avec un diamètre de 1 100 mm
Capacité de charge	Entre 113 et 1 400 kg
Plage de levage	270 bis 780 mm
Type de ciseaux	Ciseaux simples
Type d’entraînement	Pneumatique

4. FAQ Les tables élévatrices à ciseaux

Les tables élévatrices permettent de lever et d'abaisser des marchandises sur ou dans différents supports de charge, par exemple des palettes, des grands conteneurs ou des caisses-palettes, mais aussi des marchandises en vrac. Les tables élévatrices existent sous forme de modèles fixes à ciseaux ou de tables élévatrices mobiles à ciseaux. Les avantages des tables élévatrices résident avant tout dans leurs nombreuses applications (en fonction du modèle) :

Hauteur de travail ergonomique, réglable
Utilisation possible comme établi (mobile) ou table de travail
Utilisation comme élévateur de marchandises pour la mise à disposition de matériaux sur des lignes de convoyage par exemple, ou pour le chargement et le déchargement de rayonnages
Intégration possible dans des processus automatisés.

Les tables élévatrices à ciseaux peuvent être complétées par différents accessoires. Les soufflets, par exemple, assurent une protection supplémentaire contre la corrosion et garantissent une sécurité accrue : ils sont montés sur le cadre de levage de la table élévatrice à ciseaux et empêchent que la saleté ou l'humidité n'attaque la structure des ciseaux ou l'unité d'entraînement. En outre, des fourreaux de levage ou des piétements sont disponibles pour les positionneurs de palettes : les tables élévatrices fixes à ciseaux peuvent ainsi être déplacées à l'aide d'un transpalette ou d'un chariot élévateur. Pour intégrer les chariots manuels à table élévatrice à ciseaux dans des unités de convoyage automatisées, il existe également des sections de convoyeurs à rouleaux séparées qui peuvent être montées sur la plate-forme. Pour la sécurisation des palettes sur les positionneurs de palettes, des plates-formes rectangulaires avec rebord aux coins sont disponibles.

En principe, tous les types de tables élévatrices à ciseaux peuvent être utilisés pour lever et abaisser des palettes, à condition qu'elles disposent d'une plate-forme suffisamment grande et d'une capacité de charge suffisante. Les tables élévatrices à ciseaux et les positionneurs de palettes permettent de soulever et d'abaisser les marchandises palettisées de manière particulièrement ergonomique : les fourches d'un transpalette ou d'un chariot élévateur peuvent être introduites dans les évidements des plateformes en forme de U et de E des tables élévatrices plates à ciseaux et les charges peuvent ainsi être abaissées directement au-dessus de la plateforme. Les positionneurs de palettes, quant à eux, permettent d'aligner rapidement et facilement les palettes grâce à leur plate-forme pivotante.
